對焦更快更準，索尼發布2x2 On-Chip Lens圖像傳感器技術
索尼公司（下稱：索尼）發布2x2 On-Chip Lens(OCL)解決方案，這是可以實現高速對焦，高分辨率，高感度，高動態范圍的圖像傳感器的新技術。
以往的技術，對于橫跨4個像素的on chip lens的結構(后述)，有單個像素之間感度存在偏差的重大課題，此次索尼通過對硬件結構的較優化，以及較新的信號處理技術，使得同時實現高畫質高性能的圖像傳感器得以研發成功。

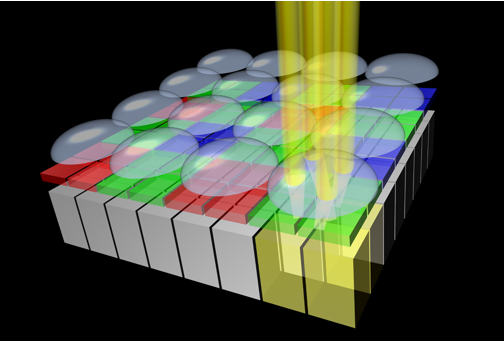

像素的構造

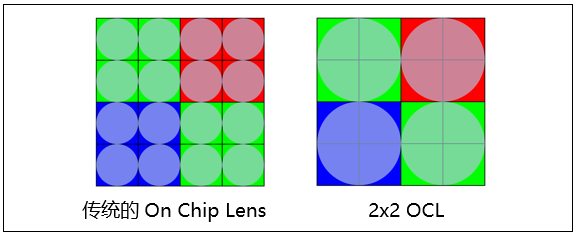

圖像傳感器的每個像素上，都有被稱為On Chip Lens的集光鏡片。傳統的構造，每個像素上面都有單獨的On Chip Lens. 而2x2 OCL為相鄰的相同顏色的4個像素，共用同一個On Chip Lens.
該較新的構造，對比傳統設計有以下的優點
全像素相位差檢測
相位差檢測性能(對焦性能)增強

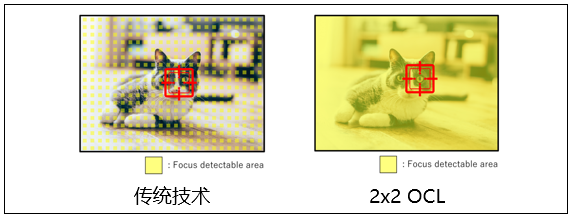

全像素相位差檢測
傳統的使用專用像素檢測相位差的方式，由于這些專用像素本身沒有拍照的功能，所以僅可以將部分少量的像素用作相位差檢測。而2x2 OCL的方式，拍照用的像素也可以做相位差檢測，即所有像素都可以做相位差檢測。因此，對于較小的被攝體都可以進行較高精度的對焦。
相位差檢測性能(對焦性能)增強

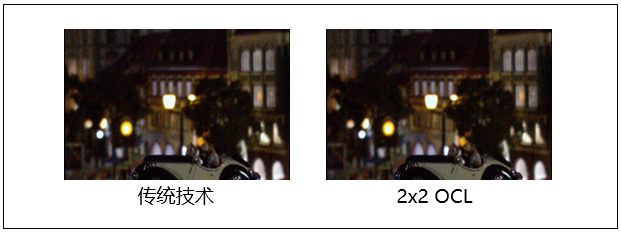

低光照下的對焦性能
為了在低光照下獲得穩定的對焦性能，需要將多個相位差檢測像素獲取的信息進行加算，用來排除噪聲的影響。
| 如前所述，2×2 OCL中所有的像素都可以檢測相位差，可以對更多的信息進行加算，從而獲得更穩定的對焦性能。 |
視頻（傳統技術）：http://t.cn/AieYfgNX?m=4447553486019473&u=3103768347
視頻（2x2 OCL）：http://t.cn/AieYIMI4?m=4447553737223565&u=3103768347

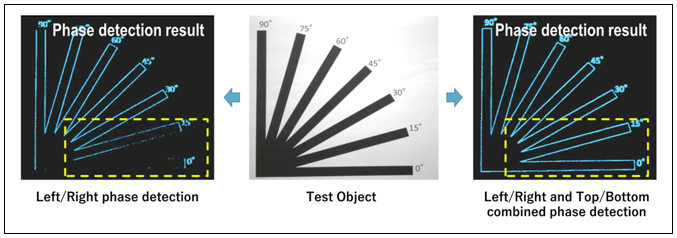

不依靠被攝體形狀和紋理的對焦性能
在傳統的相位差檢測方式中，由于像素被分割成左右來檢測，因此不擅長于水平方向上紋理沒有變化的被攝體（例如：由水平方向的邊緣構成的被攝體等）。
Quad Bayer結構的Color Filter排列
通過采用相鄰4個像素使用相同顏色的Color Filter的Quad Bayer結構, 滿足高分辨率和高感度的需求，且支持高動態范圍(HDR)拍照。

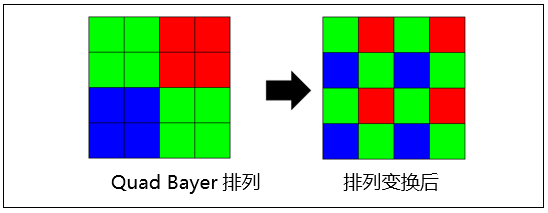

高分辨率
使用獨自的信號處理功能來變換排列，實現高分辨率拍照。

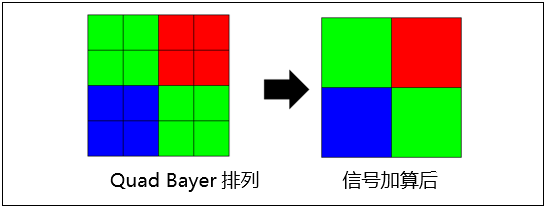

高感度
相鄰的4個相同顏色的像素通過加算讀出，可以拍攝出低噪點的明亮的照片和視頻。此外通過2×2 OCL的設計以及制造技術，增加了光的利用效率，實現了進一步的感度提高。

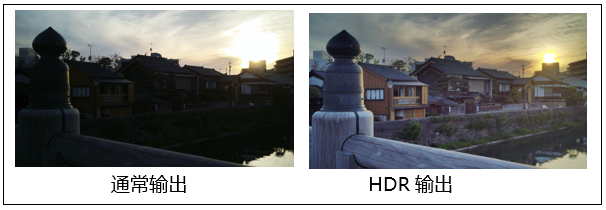

高動態范圍 (HDR)
通過獨自的曝光控制技術以及信號處理功能，可以實時輸出HDR。
