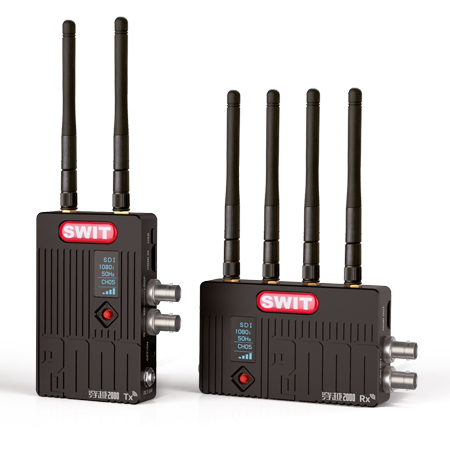

S-6160
KUWI無線傳輸系統
SDI&HDMI雙接口，視距600米
S-6160無線圖傳采用奧視威酷威KUWI無線技術，5.1-5.9GHz無線頻段，支持3G/HD-SDI及HDMI（最高1080p60）穩定傳輸600米（2000英尺），系統為純硬件連接，即插即用，可廣泛應用于影視制作、航拍/飛貓/斯坦尼康監看等領域。

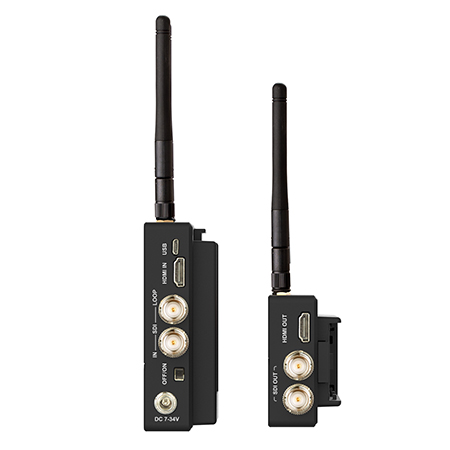

輸入和輸出
發射端Tx配備2根全向天線，支持：
1路3G/HD-SDI輸入
1路3G/HD-SDI環出
1路HDMI 1.3輸入

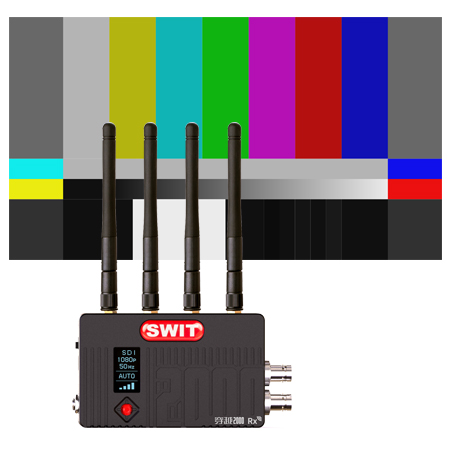

接收端Rx配備4根全向天線，支持：
2路3G/HD-SDI輸出
1路HDMI 1.3輸出
SDI & HDMI 格式：
1080p60, 1080p59.94, 1080p50
1080p23.98, 1080p24; 1080p25, 1080p29.97, 1080p30;
1080i60, 1080i59.94, 1080i50;
720p60, 720p59.94, 720p50

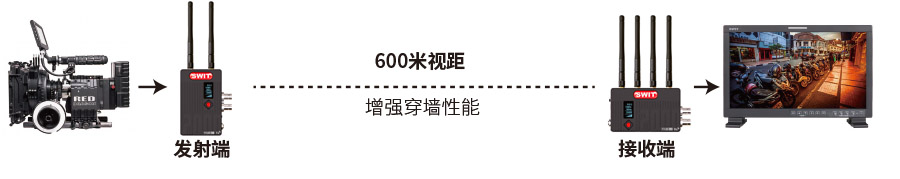

600米傳輸距離
增強穿墻性能，更遠更穩定
S-6160支持視距600米穩定無線傳輸，并對穿墻性能進行了無線射頻優化和圖像質量優化，同等穿墻環境下比普通5GHz無線傳的更遠、更穩定。
*支持SDI & HDMI 2路（CH1&2）內嵌數字音頻傳輸。
OLED顯示及頻點切換
S-6160無線工作頻段5.1-5.9GHz，內置無線掃頻器，實時掃描當前場所的無線環境，自動選擇切換較佳頻點，確保持續穩定可靠的連接和傳輸。
同時也支持22個頻點的手動切換。

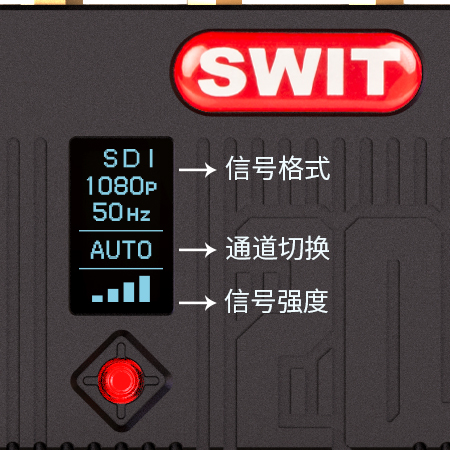

發射端和接收端均配備OLED屏，顯示信號格式、頻點和信號強度。
一發多收、雙重加密
保護拍攝素材不被竊取
S-6160無線圖傳支持1個發射端對4個接收端的穩定廣播模式傳輸， 采用私有無線傳輸協議以及AES128傳輸內容加密的雙保險，未經配對的接收端絕無可能接收畫面，確保片場影視素材的保密性和安全性。
內建時鐘再生，廣播級傳輸質量
為確保無線傳輸視頻質量，大程度有線傳輸，S-6160無線圖傳內建時鐘再生，智能校正色彩，消除無線傳輸過程中產生的碼間串擾和噪聲，實現廣播級傳輸質量。

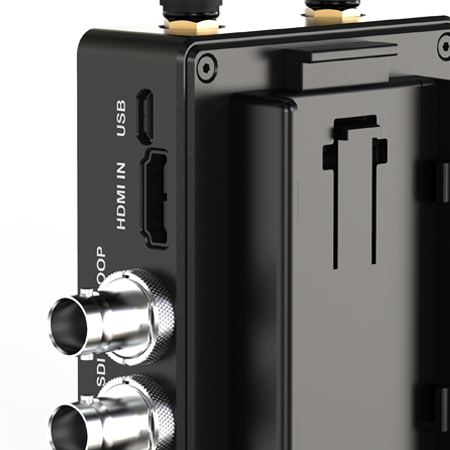

USB固件升級
S-6160無線圖傳配備Micro USB接口，支持OTG USB固件升級，免費升級更多功能！
供電方式

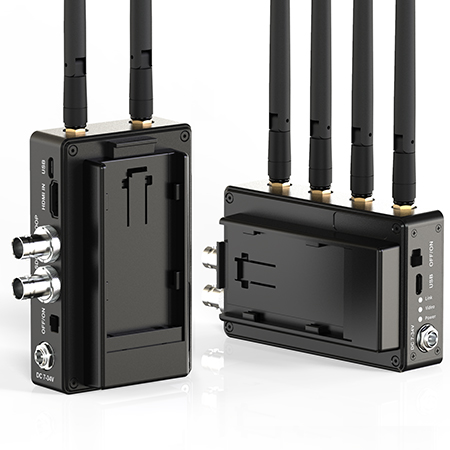

S-6160無線圖傳發射端和接收端功耗均低于8W，發射端和接收端均標配NP-F DV電池扣板，支持7-34V帶鎖DC輸入。

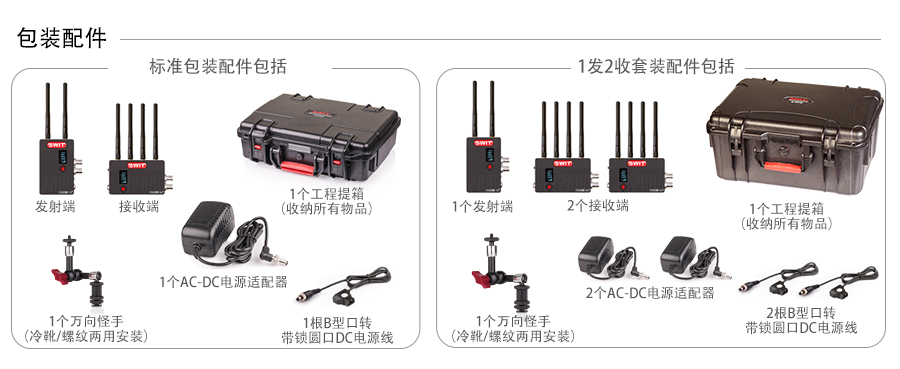

包裝配件
S-6160標準包裝配件包括：
1個發射端Tx
1個接收端Rx
1個萬向怪手（冷靴/螺紋兩用安裝）
1根B型口轉帶鎖圓口DC電源線
1個AC-DC電源適配器
1個工程提箱（收納所有物品）
S-6160 一發兩收套裝配件包括
1個發射端Tx
2個接收端Rx
1個萬向怪手（冷靴/螺紋兩用安裝）
2根B型口轉帶鎖圓口DC電源線
2個AC-DC電源適配器
1個工程提箱（收納所有物品）
將發射端和接收端配對
s-6160無線圖傳出廠時，發射端和接收端已經完成配對，可直接使用，無需重新配對。
如需另外配對，方法如下：
一發一收：
（1）將發射端接通電源，SDI或HDMI輸入口接入視頻源；
（2）將接收端接通電源，SDI或HDMI輸出口與監視器連接；
（3）向右撥動接收端五向按鍵至“CONF/PAIR”界面，確認接收端CONF為“HOST”主機模式*。向下撥動五向按鍵選擇“PAIR”-“YES”，按下五向按鍵確認；
（4）向右撥動發射端五向按鍵至“PAIR”界面，向下撥動五向按鍵選擇“YES”，按下五向按鍵確認；
（5）此時發射端和接收端的Link指示燈快閃，等待Link指示燈停止閃爍后，配對成功，接收端輸出視頻。
*如接收端為“SLAV”從機模式，需先將接收端更改為“HOST”主機模式，重啟生效。
一發多收：
（1）將一對一配對完成，保持發射端和接收端電源開啟，正常工作狀態。
（2）將需要附加的接收端接通電源，向右撥動接收端五向按鍵至“CONF/PAIR”界面，將接收端CONF設為“SLAV”從機模式，重啟。
（3）向右撥動接收端五向按鍵至“CONF/PAIR”界面，向下撥動五向按鍵選擇“PAIR”-“YES”，按下五向按鍵確認；
（4）向右撥動發射端五向按鍵至“PAIR”界面，向下撥動五向按鍵選擇“YES”，按下五向按鍵確認；
（5）此時發射端和附加接收端的Link指示燈快閃，等待Link指示燈停止閃爍后，配對成功，附加的接收端同時輸出視頻。
（6）可用上述相同的方法繼續添加接收端。

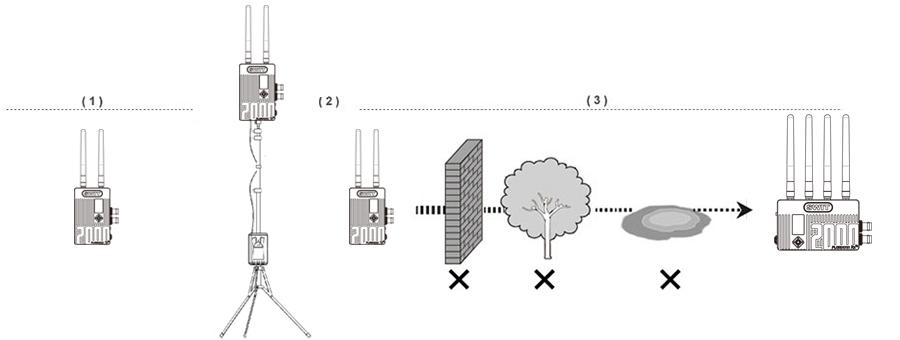

怎樣達到無線傳輸系統較好傳輸效果
（1）將發射端和接收端的天線均豎直向上擺放。（即便機身平躺，天線也豎直向上。）
（2）將接收端用燈光腳架盡量支高，避開與發射端之間的阻擋物。
（3）盡量避免中間有墻壁，樹木，水源以及任何障礙物。
