S-4914P
WHDI無線傳輸系統
高增益平板接收，視距1000米
S-4914P廣播級/影視級無線圖傳，采用WHDI無線技術，5.1-5.9GHz無線頻段，配備高增益平板接收端，支持3G/HD/SD-SDI及HDMI無壓縮傳輸1000米，延時≤1毫秒。系統為純硬件連接，即插即用，廣泛應用于影視導演監看，航拍/飛貓/斯坦尼康監看等領域。

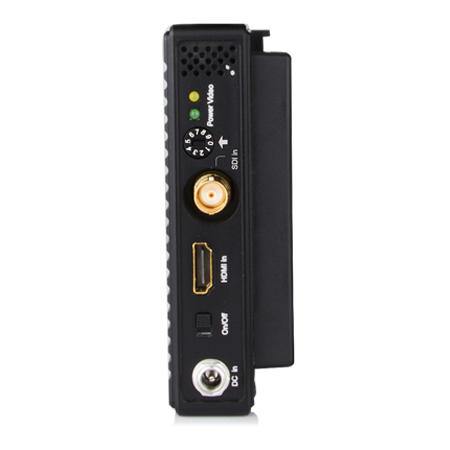

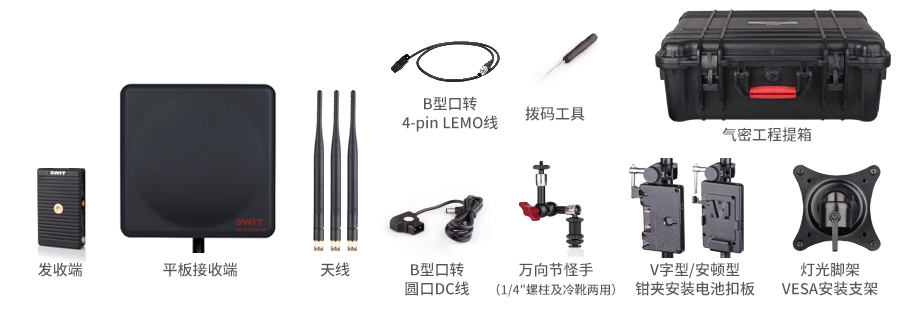

發射端
發射端配備2根全向天線，信號接口支持：
1路3G/HD/SD-SDI輸入
1路HDMI 1.3輸入
（同時接入SDI和HDMI，以SDI為優先傳輸）
1路6-17V DC輸入

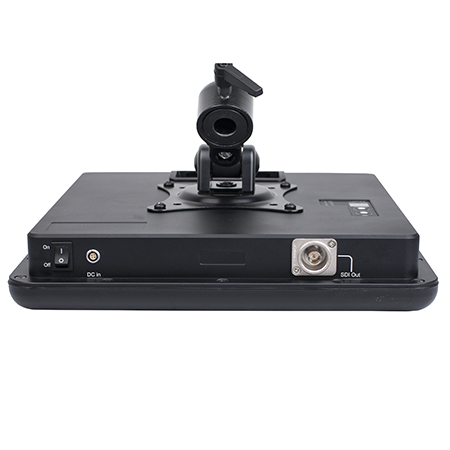

平板接收端
接收端采用14dBi高增益平板天線一體化設計，堅固耐用，可架設在燈光腳架上工作。
平板接收端接口支持：
1路3G/HD/SD-SDI輸出
1路 7-36V 4pin LEMO DC輸入

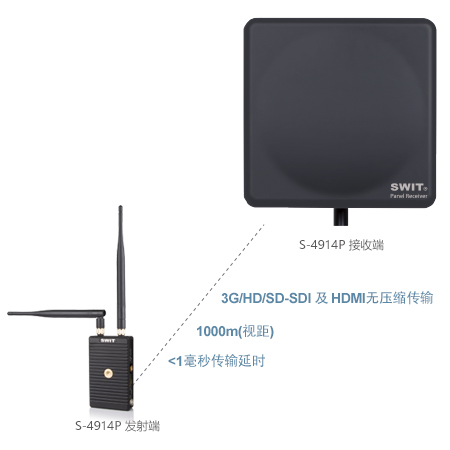

1000米傳輸距離
在視距范圍內，S-4914P支持3G/HD/SD-SDI和HDMI信號無壓縮傳輸1000米距離，延時≤1毫秒。

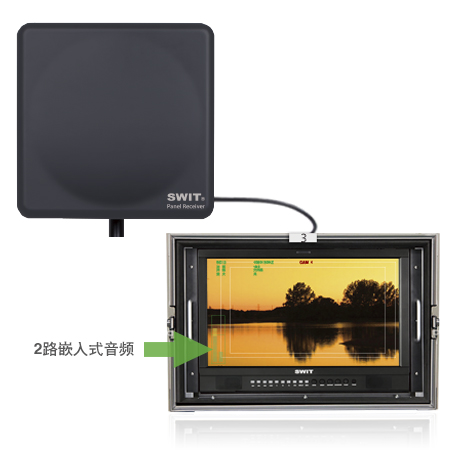

內嵌數字音頻傳輸
S-4914P支持SDI和HDMI 2路（CH1&2）內嵌數字音頻傳輸。
5.1-5.9GHz工作頻段
S-4914P無線傳輸系統采用5.1GHz-5.9GHz無線頻率，支持用戶撥碼配對，同一場所可支持3-4對無線訊道同時傳輸。發射功率≤63mW，對人體無輻射傷害。

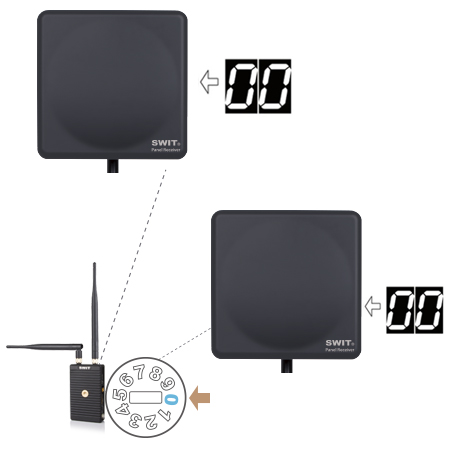

一發多收廣播模式
用戶可配置多個接收端與發射端在同一頻段工作，實現一個發射端對應多個接收端的一對多廣播模式。

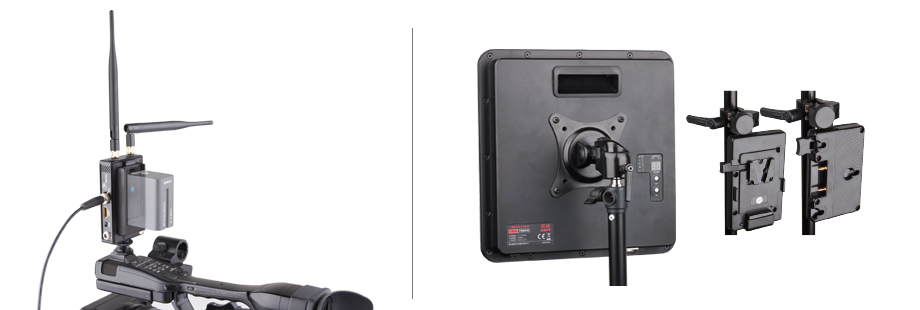

供電和安裝
發射端：小型化設計，配備DV電池扣板，可選以下不同類型的DV扣板：
扣板型號 | 兼容電池 |
F | SONY NP-F970/770, SWIT S-8972, S-8970 |
U | SONY BP-U60/U30, SWIT S-8U63 |
D | Panasonic CGA-D54/D28, VW-VBD58, SWIT S-8D62, S-8D58 |
B | Panasonic VW-VBG6, SWIT S-8BG6 |
J | JVC BN-V428U, SWIT S-8428 |
V | JVC BN-VF823, SWIT S-8823 |
I | SSL-JVC50, SWIT S-8i50 |
C | Canon BP-945/970G, SWIT S-8845, S-8945 |
E | Canon LP-E6, SWIT S-8PE6 |
另可通過5.5/2.1mm DC-IN插口供電，輸入電壓范圍6.5-17V。
接收端：標配VESA支架可架設在燈光腳架上，采用4-pin LEMO DC-IN插口供電，電影級輸入電壓范圍7-36V，配備鉗夾式V字型或安頓型扣板，可安裝在燈光腳架上供電。

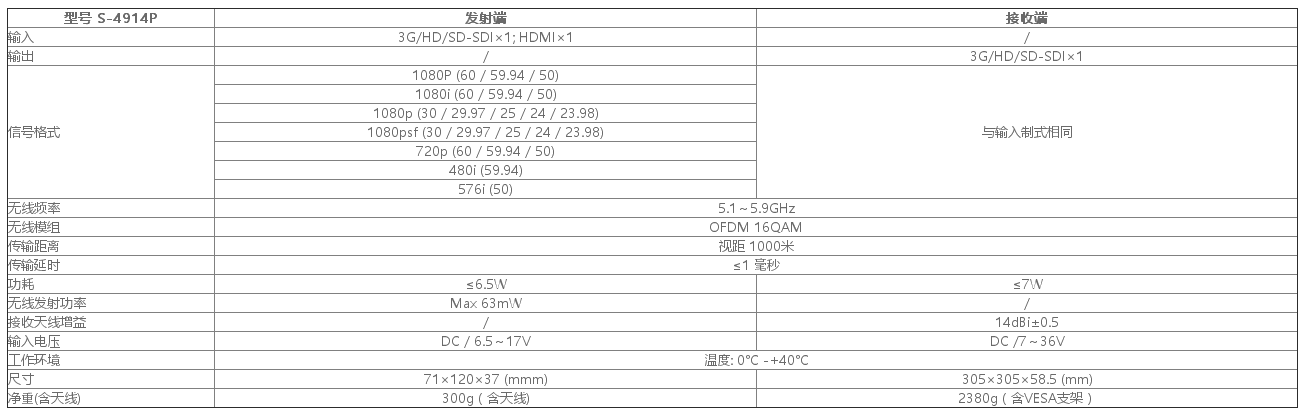

視頻格式
S-4914P支持以下視頻格式無線傳輸：
| 發射端輸入 | 支持格式 | |
| SDI制式 | SMPTE-425M | 1080p (60 / 59.94 / 50) |
| SMPTE-274M | 1080i (60 / 59.94 / 50) | |
| 1080p (30 / 29.97 / 25 / 24 / 23.98) | ||
| SMPTE-RP211 | 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
| SMPTE-296M | 720p (60 / 59.94 / 50) | |
| SMPTE-125M | 480i (59.94) | |
| ITU-R BT.656 | 576i (50) | |
| HDMI 制式 | 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 1080i (60 / 59.94 / 50) | ||
| 720p (60 / 59.94 / 50) | ||
| 480i / 576i | ||
接收端輸出格式同發射端輸入格式。

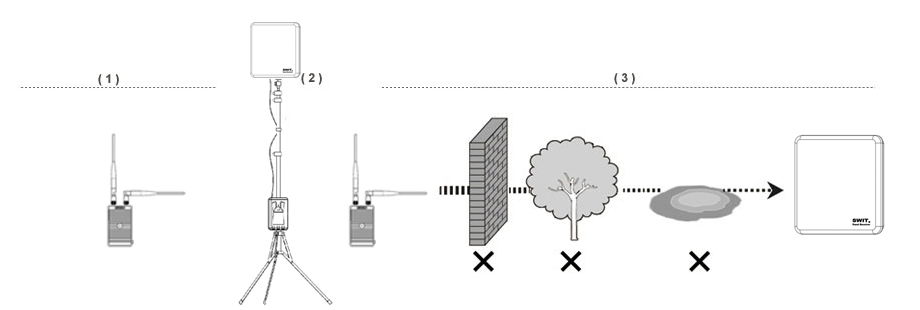

怎樣達到無線傳輸系統傳輸效果
（1）將發射端天線擺放成橫豎不同角度，延伸傳輸距離，達到穩定的傳輸效果。
（2）將接收端用燈光腳架盡量支高，平板面對準發射端的方向。
（3）盡量避免中間有墻壁，樹木，水源以及任何障礙物。

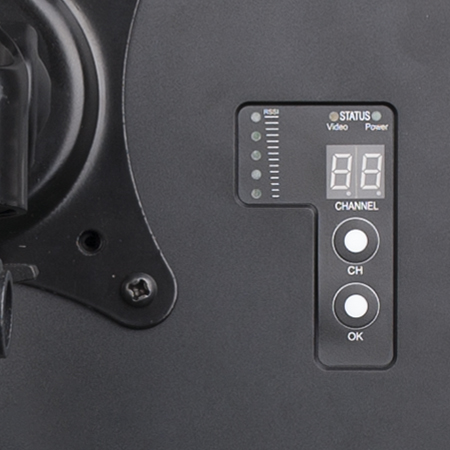

在同一地點使用多組無線訊道
S-4914P有0-9個頻段通道，使用時用戶可撥碼配對，頻點詳情如下：
撥號頻道 | 頻率 |
Channel 0 | 5550 MHz |
Channel 1 | 5590 MHz |
Channel 2 | 5630 MHz |
Channel 3 | 5670 MHz |
Channel 4 | 5150 MHz |
Channel 5 | 5190 MHz |
Channel 6 | 5230 MHz |
Channel 7 | 5270 MHz |
Channel 8 | 5310 MHz |
Channel 9 | 5510 MHz |
在同一場所使用多組無線時，為了防止無線設備間互相干擾，請將各組無線的撥碼頻段設置盡量岔開。
