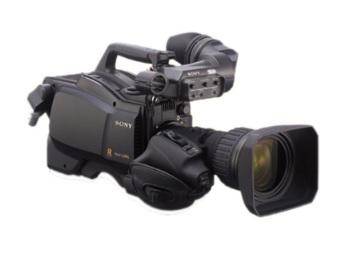

HSC-E85RF
簡介
光纖高清制作的畫質
HSC-E85RF 采用 1.5 Gbps 光纖技術，配備 16 位模擬/數字轉換電路和三個一流的 2/3 英寸 CCD 傳感器，實現長距離信號傳輸的高水平畫質。該攝像機標配內置高品質下轉換器，以捕捉標清影像。
屬性
成熟 2/3 英寸 CCD
HSC 系列攝像機配有 2/3 英寸分辨率 1920 x 1080 CCD。得益于索尼的成像器技術，此 CCD 成像器可提供相當于 F10（59.94 Hz）和 F11（50 Hz）的高靈敏度以及 -60 dB (HD) 的優質信噪比 (S/N)，因此它適用于在要求嚴苛的環境中獲取高品質圖像。
高品質 16 位模擬/數字轉換和 DSP LSI
HSC 系列攝像機配備了采用新技術的高性能 16 位模擬/數字轉換器，讓用戶能夠以理捕捉的圖像。另外，自動鏡頭色差補償功能可優化鏡頭性能，呈現出較好的畫質。
數字擴展器功能
數字擴展器功能通過成像器在捕捉到的圖像中心將圖像擴大兩倍。此功能不會降低靈敏度，如 F 值減小，而此情況經常在使用傳統光學擴展器功能時發生。
自動鏡頭色差補償 2 (ALAC2) 功能
使用支持 ALAC2 功能的鏡頭時，ALAC2 功能會以水平和垂直補償方式自動減少鏡頭色差。
多功能攝像機接口
HSC 系列攝像機通過面板接口提供豐富輸入和輸出，如 HD-SDI 輸出、SD-SDI 輸出、VF 信號、返回信號和 SDI 提示器信號。還提供內部通話系統通道 (ENG/PROD)。
1.5 Gbps 光纖操作
HSC-E85RF 攝像機標配 1.5-Gbps 高比特率光纖傳輸系統，可實現長距離信號傳輸。光纖傳輸系統可在攝像機與 HSC-E85RF 之間部署長達 2000 米（6562 英尺）* 的電纜。
* 更大電纜長度取決于攝像機系統配置、鏡頭類型和電纜連接數量。
簡單卻多樣的系統配置
HSC 系列攝像機利用小巧的 1.5 RU 尺寸 HSCU-E80R 和 HSCU-E85RF 攝像機控制單元提供靈活配置，該控制單元創建了標準化的 19 英寸機架系統，適合空間有限的制作區域。使用可選的攝像機控制單元前控制面板 HKCU-FP2 更換 HSCU-E80R 或 HSCU-E85RF 的前面板時，可配置一個簡單的遙控系統。可通過 HKCU-FP2 上的控制旋鈕和開關控制攝像機的許多功能。
此外，安裝可選的 HZCU-MC3 攝像機操作軟件時，HSCU-E80R 和 HSCU-E85RF 允許 MSU-1000/1500 主設置單元或 RCP-1000 系列遠程控制單元相應地控制 HSCU-E80R 和 HSCU-E85RF，這樣，便可將攝像機用作簡單的演播室系統或由多臺攝像機組成的大規模廣播系統的一部分。
堅固的設計
為了滿足應用需求，HSC 系列的主要機箱由鎂合金壓鑄成型。此堅固機身使攝像機很耐用，并有助于保護精密輕巧的部件，如集成的光學和電子部件。
可調整位置的護肩
可以向前或向后調整護肩位置，為用戶提供理想的重量平衡。這在各種鏡頭或攝像機適配器連接到攝像機時有用。此外，此調整不需要工具。
兩種聚焦輔助功能
尋像器詳細信息： 將專用的圖像增強邊緣信號直接添加至尋像器，方便攝像機操作員識別聚焦點。
聚焦輔助指示燈 在尋像器畫面底部或其他位置進行調整時顯示指示燈。這在使用廣視角拍攝時較有用。
為穩定拍攝而優化的把手形狀
新設計的把手提高了攝像機的可操作性。用戶可以握住位于攝像機把手前方的突出部分，以在拍攝時提高穩定性。此外，底面的防滑結構幫助用戶緊緊抓住把手。
可分配功能的開關
HSC 系列攝像機具有“可分配開關”用于常用功能。這些開關位于側面和背面面板上，可根據需要分配電子色溫轉換等功能。把手上的按鈕也可用作可分配功能的開關。這些開關都能使攝像機操作更為便捷。
高清到標清下轉換器
該攝像機標配內置高品質下轉換器，以捕捉優質的標清影像。
多種伽瑪表選擇
除藝術性和嫻熟的照明技巧外，內置伽瑪設置在處理對比度范圍和制作“特技效果”圖像方面也非常重要。要滿足多種客戶需求，該攝像機提供了 7 種標準伽瑪表和 4 種伽瑪表。
超級伽馬
伽瑪是一組新型傳輸功能，用于通過利用 CCD 成像器的容量和寬動態范圍來提供強大的對比度處理功能。這些功能可用設置菜單迅速訪問，攝像機操作員能夠從 4 種類型中選擇滿足需求和條件的曲線。例如，他們可以選擇增強暗色區域的自然感，以在寬動態場景中實現更大靈活性。
多矩陣功能
HSC 系列攝像機的多重矩陣功能允許在由操作員指定的色域內調整色彩。色譜分為 16 個調整區域，其中可以修改區域的色調和/或飽和度。此功能在僅需要為特效工作調整某些色彩的色調時有用。多矩陣在通過使用現有標清攝像機或其他攝像機型號配置的系統中的相似色調捕捉影像時很有效。憑借此功能，可輕松匹配其他攝像機型號中的圖像。
自適應矩陣功能
在高亮度的單色藍光等強光照條件下拍攝，該功能也能實現理想的色彩轉換。但這些條件通常會導致傳統矩陣功能超出色彩轉換范圍。
主白增益功能
通過 HSC 系列攝像機的主白增益功能可輕松調整增益電平。與傳統逐步調整相比，此功能可更精確地調整增益電平。
規格
一般信息
電源要求
DC 180 V，1.0 A（最大），DC 12 V，7 A（最大）
工作溫度
-20°C 至 +45°C（-4°F 至 +113°F）
儲存溫度
-20°C 至 +45°C（-4°F 至 +113°F）
重量
4.1 kg (9 lb 10 oz)
攝像機
拾取裝置
3 芯片 2/3 英寸 CCD
有效像素 (H x V)
1920 x 1080
信號格式
1080/50i
頻譜系統
F1.4 棱鏡系統
鏡頭接口
索尼卡口座
內置濾色片
CC 電子
ND 1： 透明，2： 1/4ND，3： 1/16ND，4： 1/64ND
靈敏度
（2000 lx，3200K，89.9% 反射率）
2000 lx 時為 F11（3200K，89.9% 反射率）
信噪比（典型）
高清： -60 dB (1080i)
水平分辨率
高清： 1,000 電視線
SD： 900 電視線
快門速度選擇
1/100，1/125，1/250，1/500，1/1000，1/2000 (s)（59.94i 模式）
1/60，1/125，1/250，1/500，1/1000，1/2000 (s)（50i 模式）
調制深度
>50%
輸入/輸出接口
音頻輸入（CH1，CH2）
XLR 3 針，母 (x1)
對于 MIC： -60 dBu（可以通過菜單或 HSCU 操作選擇為 -20 dBu），平衡
對于 LINE： 0 dBu，平衡
麥克風 1 輸入
XLR 3 針，母 (x1)
返送控制輸入
6 針 (x1)
提示器輸出/同步鎖相輸入/返送輸入
BNC (x1)，1 Vp-p，75 Ω
DC 輸入
XLR 4 針 (x1)，DC 10.5 V 至 17 V
直流輸出
4 針 (x1)，DC 10.5 V 至 17 V，0.5 A（最大），2 針 (x1)，DC 10.5 V 至 17 V，2.5 A（最大）
測試輸出
BNC (x1)
SDI 輸出
BNC (x1)
耳機輸出
立體聲迷你插孔 (x1)
攝像機控制單元
光纖 (x1)
跟蹤器
10 針 (x1)
通話系統
XLR 5 針，母 (x1)
遠程控制
8 針 (x1)
鏡頭
12 針 (x1)
尋像器
20 針 (x1)
標準配件
操作說明 (1)，電纜夾帶 (1)，開關標簽 (1)，質量保證手冊 (1)
*1 需要可選軟件 HZC-PSF3。
