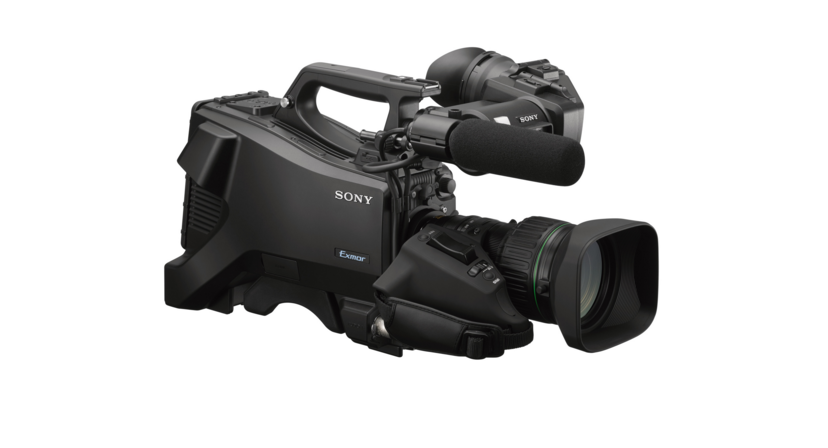

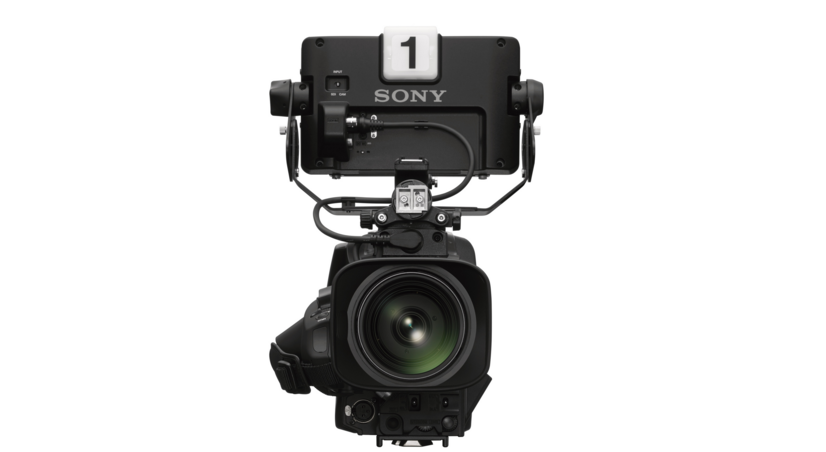

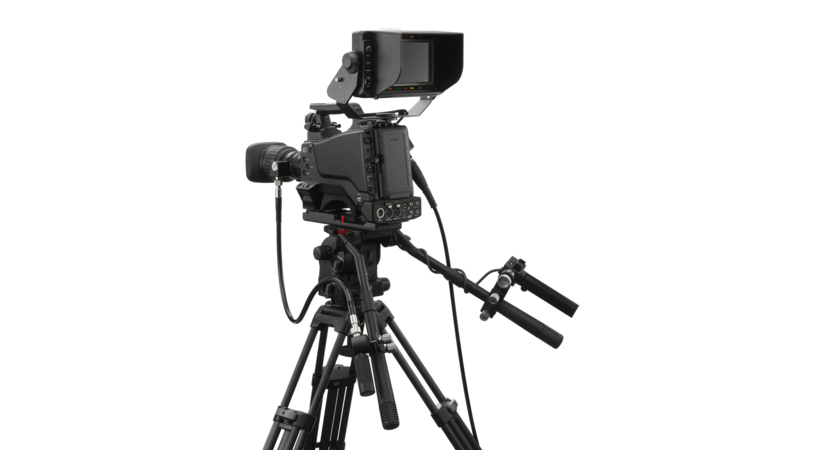

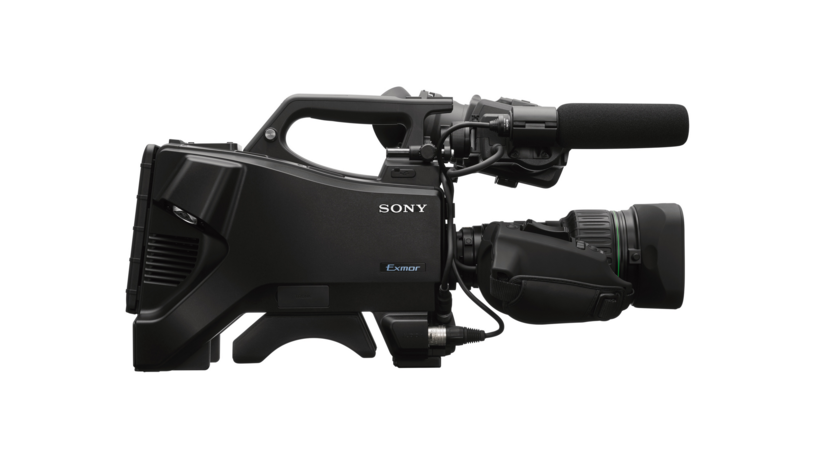

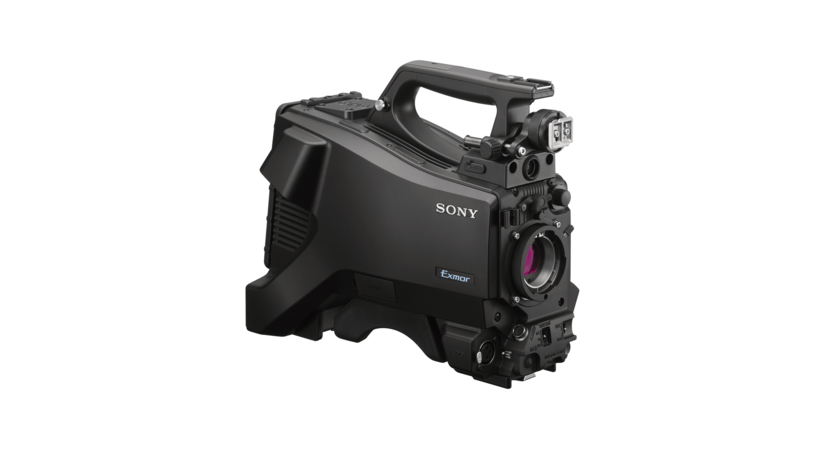

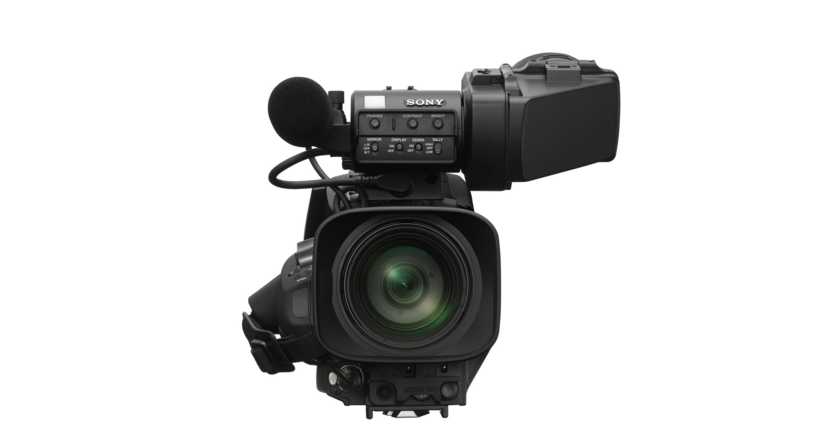

HXC-FB80(HXCFB80)

三片 2/3 英寸 Exmor? CMOS 成像器高清彩色演播室攝像機

屬性

高清 Exmor CMOS 成像器

HXC-FB80 集成了三片 2/3 英寸 Exmor CMOS 成像器，可出色地呈現高清圖像質量，使用 1080 模式時，在 50 Hz 頻率下實現 F13 靈敏度，在 59.94 Hz 功頻率下實現 F12 靈敏度，信噪比高達 -60 dB。這些功能可以大幅提升低照度環境下的拍攝能。

支持 1080/50p 和 59.94p 的 3G-SDI 平臺

攝像機可以輸出 3G-SDI 信號，包括 1080/50p 和 59.94p。除了 25 PsF 和 29.97 PsF，新款處理器還支持 1080/23.98 PsF。

通過攝像機控制單元實現滿足未來需求的 4K 畫質提升和高清 HDR 支持

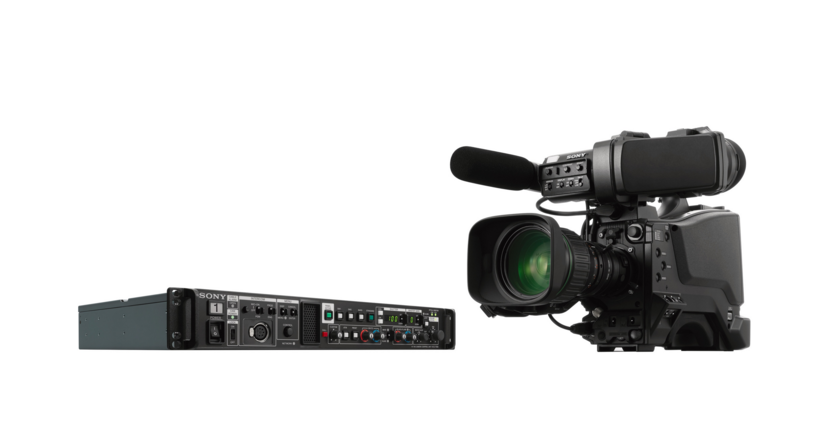

這款攝像機與 HXCU-FB80 攝像機控制單元結合使用，可實現 4K上變換輸出，而且能夠以高清 HDR 方式支持 HLG（混合對數伽馬）。*
* 需要在 2018 年進行固件升級

PC-RCP (HZC-RCP5)

除了基于硬件的遠程控制單元，還可以使用基于 PC 軟件的 HZC-RCP5 遠程控制。

MCS（多攝像機系統）功能

HXCU-FB80 攝像機控制單元提供多達 24 單元支持，形成了完整的 MCS 系統。

電纜延長與光纖接口選用

使用自帶電源的混合電纜，攝像機與攝像機控制單元之間的距離可以長達 600 米。如果與 HXC-P70 結合使用，則可延長到 1,000 米。連接攝像機與攝像機控制單元，除了可以使用 Neutrik 連接器接口，還可以使用 LEMO 連接器接口。在使用單模光纖電纜 (SMF) 連接的情況下，本地供電傳輸距離可延長至 10 千米。

多種畫面控制功能

系統攝像機具有多種畫面控制功能，如多區彩色矩陣、膚色細節、低色調飽和度、拐點飽和度、自動鏡頭色差補償 (ALAC)。

電動伺服 ND 灰度濾鏡

因為攝像頭新增了濾鏡伺服器，所以，ND 灰度濾鏡可與電子 CC 濾鏡一起由外置 RCP/RM 或通過攝像機控制單元遠程控制。

高清視頻數據接口和高清提示器

得益于 3G-SDI 平臺的支持，除了攝像機拍攝的 1080 50i/59.94i 視頻信號，還可以通過同一條光纖連接線將另一個視頻信號傳輸?shù)綌z像機控制單元端。除了支持傳統的模擬復合提示器，還可以從攝像機控制單元端提供 HD-SDI 信號。

規格

一般信息

功耗

約 19W（限攝像機機身）
約 32W（攝像機機身，帶隨附的尋像器）

操作溫度

-10°C 至 +45°C
14°F 至 +113°F

儲存溫度

-20°C 至 +60°C
-4°F - +140°F

尺寸（寬 x 高 x 深）[*1]

（機身）160 x 266 x 314 毫米
（機身）6 3/8 x 10 1/2 x 12 3/8 英寸
（帶鏡頭和 VF）*2 295 x 433 x 571 毫米
（帶鏡頭和 VF）*2 11 5/8 x 17 1/8 x 22 1/2 英寸

重量

（機身）約 3.4 千克
（機身）約 7 磅 8 盎司
（帶鏡頭和 VF）約 6.8 千克
（帶鏡頭和 VF）約 14 磅 16 盎司

攝像機部分

成像器件

3 片 2/3 英寸 CMOS

有效像素

1920 x 1080 (H x V)

信號格式

高清： 1080/59.94p、1080/59.94i、1080/50p、1080/50i、1080/29.97PsF、1080/25PsF、1080/23.98PsF、720/59.94p、720/50p；標清： 480/59.94i，576/50i

頻譜系統

F1.4 棱鏡系統

鏡頭接口

索尼 2/3 英寸卡口座

內置濾鏡

CC： 電氣
ND： 1； 全通，2； 1/4ND，3； 1/16ND，4； 1/64ND

靈敏度（2000 lx、3200K、89.9% 反射率）

F12 (59.94 Hz)，F(xiàn)13 (50 Hz)

信噪比

典型 60dB *3 (1080/59.94i)

水平分辨率

1,000 電視線或更高

增益

-3、0、3、6、9、12 dB

快門速度

1/100，1/125，1/250，1/500，1/1000，1/2000 秒（59.94i 模式）

快門速度（慢速快門 (SLS)）

2、3、4、5、6、7、8 幀積累（限 1080 模式下 59.94i/p、50i/p，29.97PsF、25PsF、23.98PsF）

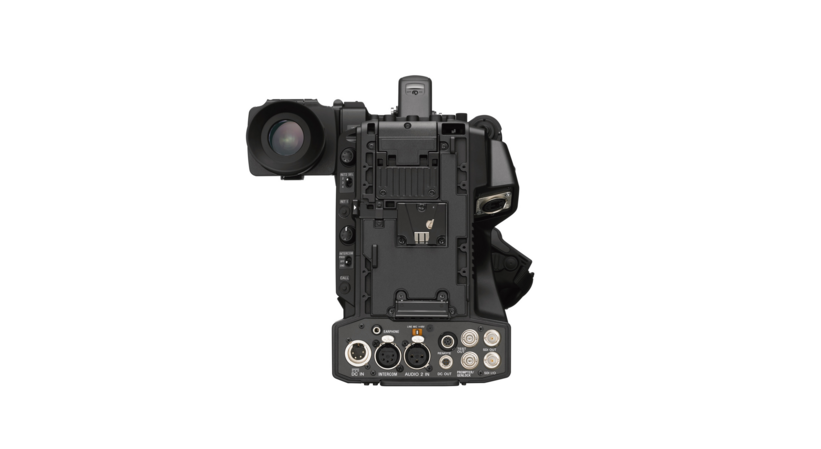

輸入/輸出

音頻輸入 (CH1)

XLR 類型： 3 針，母 (x1)
麥克風輸入： -60dBu（使用菜單或 HXCU-FB80 可設置至 -20dBu），平衡
線路輸入： 0dBu，平衡

視頻輸入 (CH2)

XLR 類型： 3 針，母 (x1)
麥克風輸入： -60dBu（使用菜單或 HXCU-FB80 可設置至 -20dBu），平衡
線路輸入： 0dBu，平衡

提示器/同步鎖相

BNC (x1)； 同步鎖相輸入或提示器輸出

測試輸出

測試輸出（帶字符/不帶字符的模擬輸出），或高清/標清同步輸出

SDI 輸入/輸出

BNC (x1) SMPTE ST292-1，適用于高清提示器輸出或高清視頻數據接口輸入

SDI 輸出

BNC (x1) SMPTE ST425-1/ST292-1/259M； 可選擇 3G/HD-SDI 或 SD-SDI

攝像機控制單元

可選光纖 (x1)、CCFN 電纜或單模光纖電纜（LC 型）

供電距離

600 米（上限），CCFN 索尼混合型光纖電纜連接（裝有便攜式鏡頭和 HXCU-FB80）

光纖電纜的距離

單模光纖電纜（LC 型）本地供電（裝有 HXCU-FB80）10 千米（上限）

通話系統

XLR 類型： 5 針，母 (x1)

耳機輸出

立體聲迷你插孔 (x1)

鏡頭

12 針 (x1)

尋像器

20 針 (1)，僅針對 HDVF

遠程控制

8 針 (x1)

數據接口輸入/輸出

數據線路 D-sub 9 針，母 (x1)： RS-232C 或遙控 8 針： RS-422A

EXT 輸入/輸出

（數據接口 I/O）D-sub 9 針，母 (x1)

USB

USB 2.0 (x1)

DC 輸入

XLR 型 4 針 (x1)，DC 10.5 V 至 17 V

直流輸出

4 針 (x1)，DC 10.5 V 至 17 V，1.5 A（上限）

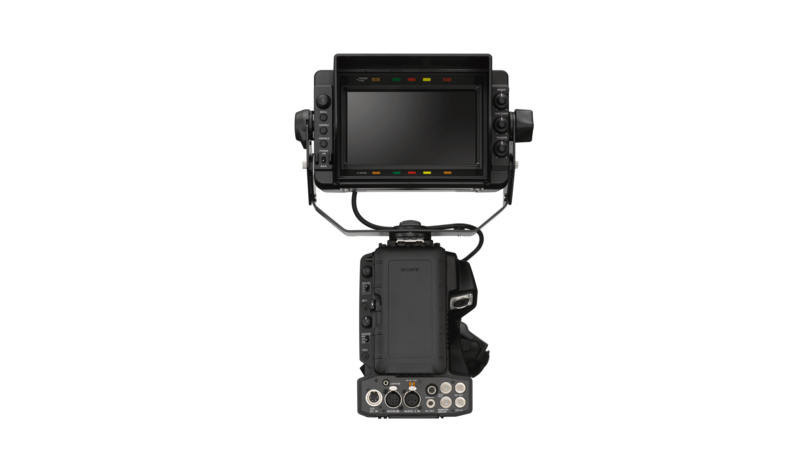

尋像器顯示

屏幕尺寸

155.5 x 87.5mm（7 英寸對角線）

縱橫比

16:9

可打印像素

1920(H) x 1080(V) RGB 色帶陣列

鏡頭

鏡頭接口

2/3 英寸型索尼卡口座

焦距

8.2 mm（11/32 英寸）至 164 mm（6 1/2 英寸）

變焦

伺服/手動可選

變焦比率

20 倍

最大相對光圈

1： 1.9

光圈

自動/手動可選 F1.9 至 F16 和 C（關閉）

聚焦

全手動聚焦 900 mm 至無限遠（微距功能關閉）10 mm 至無限遠（微距功能打開，使用廣角鏡頭）

濾鏡螺紋

M82 mm，間距 0.75 mm

微距

開/關（可轉換）

配件

配件

攝像機操作指南 (1)
操作說明 (CD-ROM 1)，日語、英語、法語、德語、意大利語、西班牙語、簡體中文

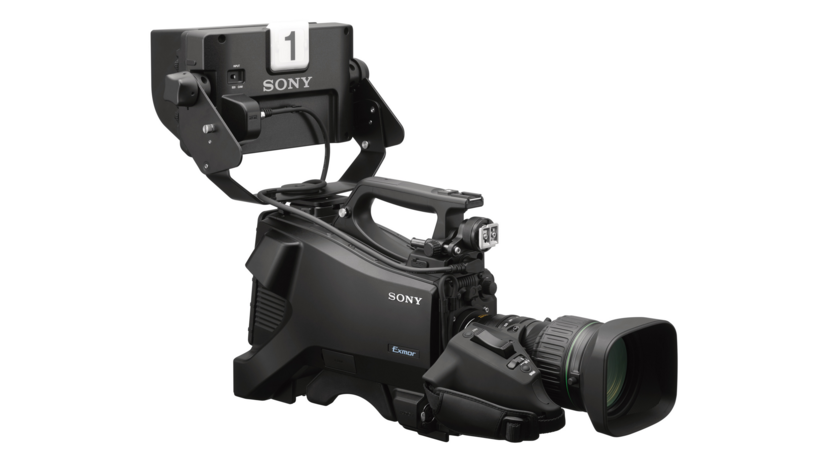

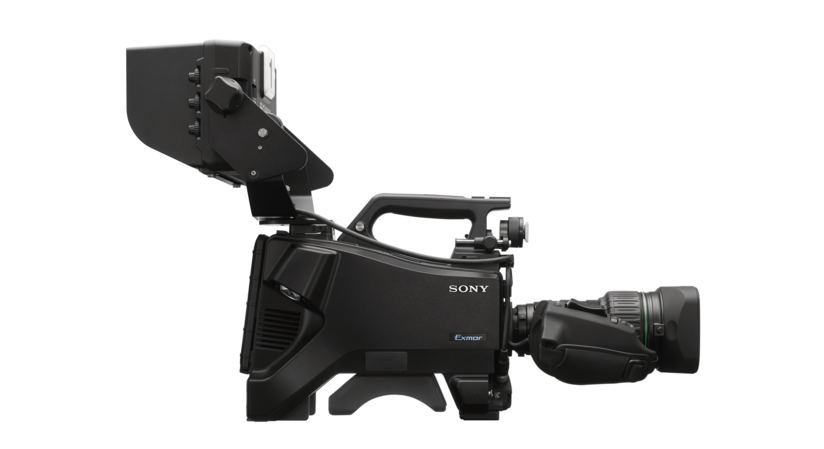

7 英寸大尋像器 (1)
尋像器操作指南 (1)
尋像器操作手冊 (CD-ROM 1)，英語、簡體中文
2/3 英寸型高清便攜式鏡頭 (1)
鏡頭接口蓋 (1)
后焦調節圖 (1)
電纜夾帶 (1)
V 型熱靴 (1)
尋像器罩 (1)
尋像器電纜 20 針 (1)
Tally 號碼牌 (0~9)
保修手冊 (1)

注

*1

尺寸數值為近似值。

*2

尺寸數值取自尋像器機械滑動裝置（不含鏡頭罩）的上限高位。

*3

該值為處于 NS（噪聲抑制功能）： “開”模式。

*4

此規格數據適用于 HXC-FB80SN

HXC 系列攝像機的光學低通濾鏡

如果 HXC 系列攝像機內置的電子 LED 壁濾鏡沒有充分減少某些 LED 壁導致的摩爾紋，可選的光學低通濾鏡 (OLP) 可以進一步減少摩爾效應（部件號： 1-856-731-31）

*：HXC-FB80、FB75 和 P70（適用于中國以外的地區）
*：HXC-FB80、E75 和 P70（適用于中國）

產品包含預安裝的軟件

本產品已預裝部分軟件，因而需要購買許可證密鑰才能激活某些功能。
