PMW-F55LIVE(PMWF55LIVE)

35mm 4K CMOS成像器緊湊型CineAlta攝影機 可在SxS存儲卡上錄制HD/2K/4K影像并進行16位RAW 2K/4K輸出

簡介

索尼 4K 成像器可呈現出過采樣的 HD、2K 和 4K 圖像

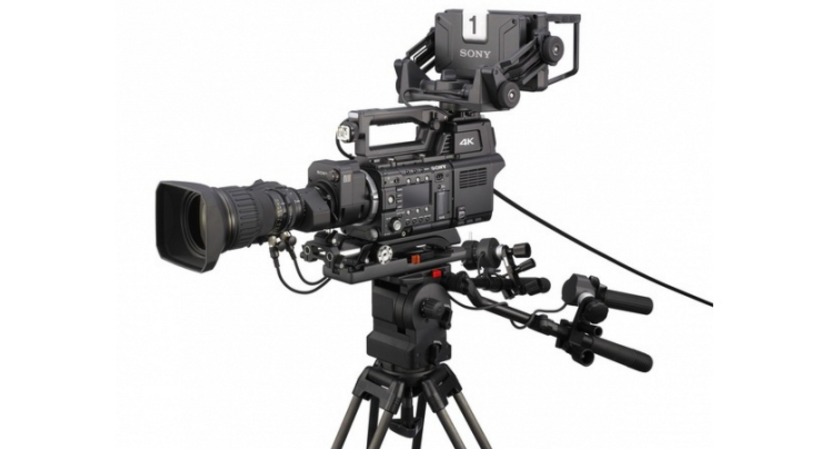

  PMW-F55 現場制作系統將 PMW-F55 4K Super 35mm 單成像器攝像機與 CA-4000 4K 光纖傳輸攝像機系統適配器和 BPU-4000 基帶處理器單元相結合。非常適合直播制作應用，如體育賽事、音樂會和演出或演播室制作。

  PMW-F55 現場制作系統為攝影師提供了索尼高清系統攝像機的同類組件，其中有多種具有聚焦輔助功能的尋像器可供選擇，該功能設計用于 4K 現場操作、視頻返送、Tally、內部通話系統、聚焦和變焦控制。視頻技師（“幕后人員”）在控制室使用傳統 RCP/MSU 控制面板進行操作，并保持其所有標準操作與使用索尼高清演播室攝像機的操作一致?？蛇h程獲取所有參數以便在環境中呈現較好的圖像。

  憑借 BPU-4000 上的多種輸出，您可以搭配索尼 HDC 系列攝像機以同時進行 4K 和高清現場操作。PMW-F55 現場制作系統還能夠創建 4K 分辨率圖像到高清圖像的剪切（借助 BPU-4000 的 SZC-2001 選裝軟件）或以 4 倍或 6 倍速度高清慢動作攝像機的操作方式進行操作（借助 BPU-4000 的 SZC-2002 選裝軟件）。

屬性

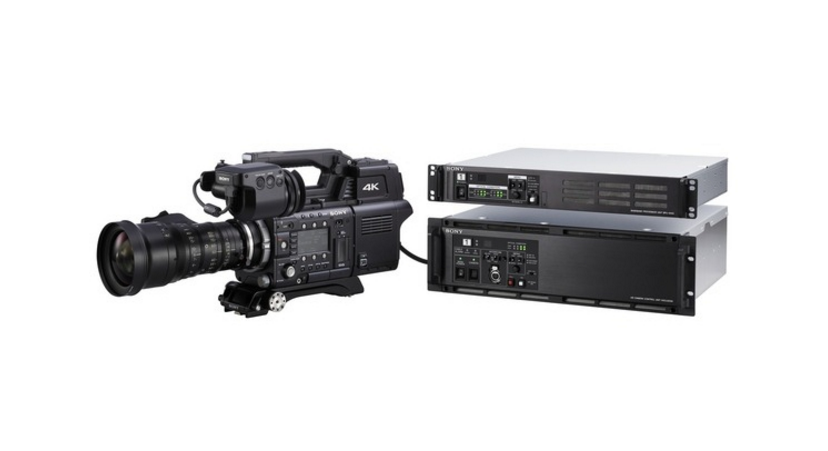

PMW-F55 現場制作系統

  PMW-F55 現場制作系統可使您以與其它演播室攝像機的相同操作方式進行 4K 和高清拍攝。CA-4000 光纖后端可從 PMW-F55 向 BPU-4000 傳輸 4K RAW 信號并實時處理 RAW 信號。

4K 和高清同步輸出

  BPU-4000 可在輸出 4K 或 QFHD 的同時進行高清輸出?？蓪崟r處理 RAW 信號，借助 7 倍標準伽瑪、4 倍伽馬或 S-Log2 伽瑪曲線，激發您的全面創造性。

4K 高清剪切

  BPU-4000 可使您在輸出 4K 現場信號的同時創建最多 2 倍高清虛擬攝像機輸出。因此，您可以使用一臺攝像機創建多個視圖，使高清現場制作更加高效。此功能需要 BPU-4000 的 SZC-2001 許可證選項。

高清 4 倍和 6 倍慢動作

  借助 BPU-4000 的 SZC-2002 許可證選項，您可以通過 PMW-F55 現場制作系統以 4 倍（高達 240i 或 240P）和 6 倍（高達 360i 或 360P）速度拍攝高清慢動作。

應用和配件的多功能性

  PMW-F55 現場制作系統的靈活性使其適用于多種類型應用。它還支持多種兼容索尼高清系統攝像機的配件，如尋像器、遠程控制面板和攝像機控制單元。您也可以通過 LA-FZB2 鏡頭接口適配器將任何 2/3 英寸鏡頭應用于 PMW-F55。

曝光范圍達到 14 光圈值

  從較暗陰影到最亮顯示部分保留色調的功能對照明條件急劇變化的現場制作來說很重要。憑借其 14 光圈值的曝光寬容度，PMW-F55 展現了在黑色區域的低噪聲和較好的低光照靈敏度。

電子全域快門

  傳統 CMOS 圖像成像器使用卷簾快門，這可能導致圖像產生動作傾斜和閃光等不必要的失真問題，尤其在拍攝體育賽事或快速移動的對象時。PMW-F55 采用電子全域快門，它可以消除卷簾快門的失真問題。

規格

一般信息

電源要求

DC 12 V（11 V 至 17 V）

功耗

約 25 W（錄制 XAVC 4K 60p 時，EVF“關”，液晶監視器“關”，4K SDI“開”）

操作溫度

0°C - 40°C
32°F - 104°F

儲存溫度

-20°C 至 +60°C
-4°F - +140°F

重量

2.2 kg（不含鏡頭、把手、揚聲器和配件）
4 lb 14 oz（不含鏡頭、把手、揚聲器和配件）

尺寸（寬 x 高 x 深）[*1]

130 x 125 x 191 mm（不含突出部分）
5 1/8 x 5 x 7 5/8 英寸（不含突出部分）

電池運行時間

BP-FL75 播放時間約 150 分鐘
BP-GL95A 播放時間約 210 分鐘

錄制格式（視頻）

XAVC (AVC/H.264 High 4:2:2 Intra Profile)
4K： VBR，最大600 Mbps
HD： SMPTE RP2027 Class100 兼容
MPEG2 HD (MPEG-2 Long GOP)
HD 422 模式： CBR，最大 50 Mbps，MPEG-2 422P@HL
 *2

錄制格式（音頻）

LPCM 8聲道（2聲道錄制/播放）、24 比特、48-kHz

錄制幀頻

XAVC 4K (4096 x 2160)：
23.98p/24p/25p/29.97p/50p/59.94p
XAVC QFHD (3840 x 2160)： 23.98p/25p/29.97p/50p/59.94p
XAVC 2K (2048 x 1080)：
23.98p/24p/25p/29.97p/50p/59.94p
XAVC HD (1920x1080)：
23.98p/25p/29.97p/50p/59.94p
MPEG4 SStP (1920 x 1080)：
23.98p/24p/25p/29.97p
MPEG2 HD (1920x1080)：
23.98p/25p/29.97p/50i/59.94i
MPEG2 HD (1280 x 720)：
50p/59.94p
 *3

錄制/播放時間

XAVC 4K，23.98p： 約 25 分鐘 (SBP-64B)/約 50 分鐘 (SBP-128B)
59.94p： 約 10 分鐘 (SBP-64B)/約 20 分鐘 (SBP-128B)
XAVC HD，23.98p： 約 70 分鐘 (SBP-64B)/約 140 分鐘 (SBP-128B)
59.94p： 約 30 分鐘 (SBP-64B)/約 60 分鐘 (SBP-128B)
MPEG2 HD： 約 60 分鐘 (SBS-32G1A)/約 120 分鐘 (SBS-64G1A)

攝像機部分

成像設備（類型）

35 毫米等效單芯片 CMOS

成像設備（像素計數）

1160 萬（總計），890 萬（有效像素）

縱橫比

17:9

內置濾鏡

透明，0.9 (1/8ND)，1.8 (1/64ND)

靈敏度（2000 lx，89.9% 反射率）

視頻伽瑪： T12@24p（3200K 光源）

ISO 靈敏度

S-Log2 伽瑪： ISO 1250（D55 光源）

鏡頭接口

PL 卡口（帶鏡頭接口適配器）
FZ 卡口（不帶鏡頭接口適配器）

寬容度

14 級

信噪比

57dB（視頻伽瑪，24p，噪聲抑制“關”）

快門速度

1/24s 至 1/6,000s (23.98PsF)

快門角度

4.2°至 360°（電子快門）

慢速快門 (SLS)

2、3、4、5、6、7 和 8 幀積累

慢動作和快動作功能

XAVC 4K/QFHD： 1-60p (NTSC)，23.98p/29.97p
XAVC 4K/QFHD： 1-50p (PAL)，25p
XAVC 2K/HD： 1-180p (NTSC)，23.98p/29.97p
XAVC 2K/HD： 1-150p (PAL)，25p

白平衡

預設（3200K、4300K、5500K），內存

增益

-3、0、3、6、9、12、18 dB、AGC

伽瑪曲線

標準 (x6)
HG1、HG2、HG3、HG4、HG7、HG8
S-Log2 伽瑪

輸入/輸出

音頻輸入

CH-1/CH-2： XLR 型 3 針（母）(x2)，線路/麥克風/麥克風 +48V (AES/EBU) *4 可轉換

DC 輸入

XLR 型 4 針（公）(x1)，11 V 至 17 V DC

直流輸出

4 針 (x2)，使用電池適配器時 11 V 至 17 V DC（最大 1.8 A）

尋像器

數字尋像器接口 (x1)

SDI 輸出

BNC (x4)，HD 模式： SDI 1/2 線路輸出，SDI 3/4 監視器輸出
4K 模式： SDI 1/2/3/4 線路輸出，顯示器開/關可轉換

測試輸出

BNC (x1)，HD-Y 或高清同步（三電平）V1.0

時間碼輸入/輸出

TC 輸入/輸出 (x1) 可轉換

同步鎖相輸入

BNC (x1)

遠程控制

8 針 (x1)

HDMI 輸出

A 型 (x1)

USB

USB 主機，A 型 (x1)

USB

USB 設備，迷你-B (x1)

耳機輸出

立體聲迷你插孔 (x1)

揚聲器輸出

單聲道

快門

BNC (x1) *4

Wi-Fi

USB 主機，A 型 (x1)

介質

類型

ExpressCard/34 插槽 (x2)
SD 卡插槽 (x1)

配件

配件

鏡頭接口適配器 (1)
電池適配器 (1)
音頻輸入接口 (1)
音頻輸入接口的螺絲 (4)
磁帶測量鉤 (1)
USB 無線 LAN 模塊 IFU-WLM3 (1) *4
裝置使用前須知 (1)
操作說明 (CD-ROM) (1)

注

注

*1 尺寸數值均為近似值。
*2 以下是發布時即支持的格式，未來升級版將加入這些格式。
*3 以下是發布時即支持的幀頻，未來升級版將加入這些幀頻。
*4 將受未來升級版支持。
