F65 Live System

F65 4K 和高清現場制作工具

簡介

F65 高端視頻 4K 攝像機配備的 8K 成像器可與 SKC-4065、CA-4000 和 BPU-4000 搭配用作現場制作系統攝像機，適用于 4K 和高清制作

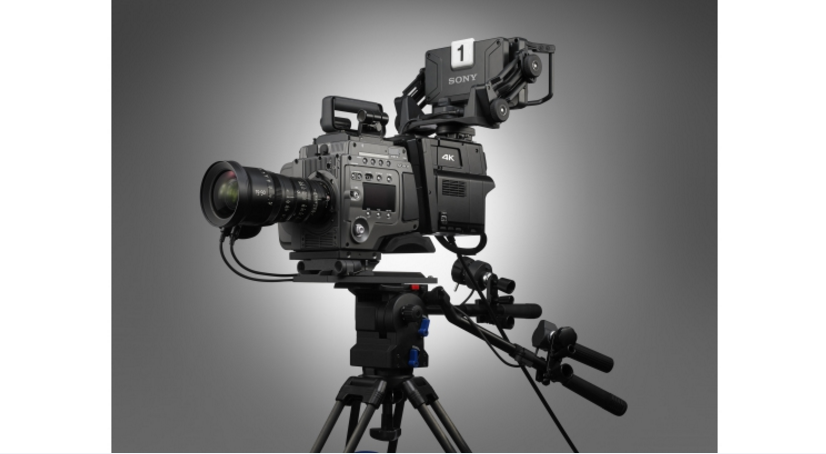

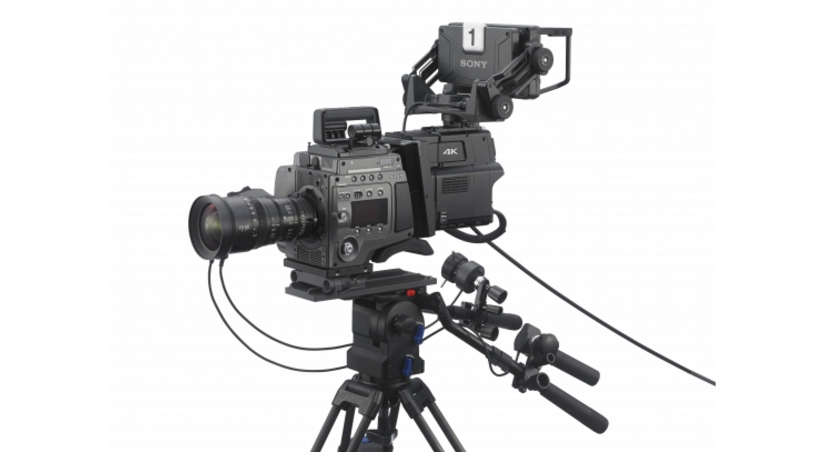

    F65 現場制作系統將 F65 高端 8K 35mm 單成像器視頻攝像機與 SKC-4065 4K 現場攝像機適配器、CA-4000 4K 光纖傳輸攝像機系統適配器和 BPU-4000 基帶處理器單元結合在一起。F65 現場制作系統為攝影師提供了索尼高清系統攝像機的同類組件，其中有多種具有聚焦輔助功能的尋像器可供選擇，該功能設計用于 4K 現場操作、視頻返送、Tally、內部通話系統、聚焦和變焦控制。視頻技師（“幕后人員”）在控制室使用傳統 RCP/MSU 控制面板進行操作，并保持其所有標準操作與使用索尼高清演播室攝像機的操作一致。可遠程獲取所有參數以便在多種環境中呈現良好的圖像。憑借 BPU-4000 上的多種輸出，您可以搭配索尼 HDC 系列攝像機以同時進行 4K 和高清現場操作。F65 現場制作系統還能夠創建高質量的 8K 分辨率圖像高清剪切（借助 BPU-4000 的 SZC-2001 許可證選項）或以 2 倍速度 4K 慢動作攝像機的操作方式進行操作（借助 BPU-4000 的 SZC-2002 許可證選項）。

F65 高端視頻 4K 攝像機配備 8K 成像器

    索尼 F65 是高端數字視頻攝像機的基準，其 8K 成像器分辨率、寬色域、高靈敏度和低噪音備受夸贊。憑借 SKC-4065 和 BPU-4000 基帶處理器，F(xiàn)65 可通過 CA-4000 攝像機適配器連接到索尼主要高清攝像機控制單元、遠程控制面板和主設置單元。

SKC-4065 4K 現場攝像機適配器

    F65 的 RAW 接口與 PMW-F55 不同，SKC-4065 支持將 CA-4000 連接到攝像機機身上。它還可以為攝像機本身匹配多格式、快門、中灰濾鏡和增益等主命令。

CA-4000 4K 光纖傳輸攝像機系統適配器

    該裝置可有效將 F65 轉換成配備 SMPTE 光纖接口、整套音頻連接、Tally、提示器及更多功能的現場系統攝像機。CA-4000 的 SKC-PB40 功率放大器選項必須與 F65 一起使用。

BPU-4000 基帶處理器單元

    這一主要環節可將 F65 的 RAW 信號“轉換”為 4K 基帶視頻，也可以將 4K 下轉換為高清，執行高清剪切（借助 SZC-2001 許可證選項）并以 2 倍速度拍攝 4K 慢動作（借助 SZC-2002 許可證選項）。對于傳統多攝像機陰影和控制，BPU-4000 可連接到索尼 HDCU-2000/2500 攝像機控制單元、RCP-1000 系列遠程控制面板和 MSU-1000/1500 主設置單元。

屬性

F65 現場制作系統

    F65 現場制作系統可使您以與其他任何演播室攝像機的相同操作方式進行 4K 和高清拍攝。CA-4000 光纖后端可從 PMW-F55 向 BPU-4000 傳輸 4K RAW 信號并實時處理 RAW 信號。將 CA-4000 連接到 F65 需要使用 SKC-4065 4K 現場攝像機適配器。

4K 和高清同步輸出

    BPU-4000 可在輸出 4K 或 QFHD 的同時進行高清輸出。可實時處理 RAW 信號，借助 7 倍標準伽瑪、4 倍伽馬或 S-Log2 伽瑪曲線，激發您的全面創造性。

4K 高清剪切

    BPU-4000 可使您在輸出 4K 現場信號的同時創建最多 2 倍高清虛擬攝像機輸出。因此，您可以使用一臺攝像機創建多個視圖，使高清現場制作更加高效。此功能需要 BPU-4000 的 SZC-2001 許可證選項。

以 2 倍速度輸出 4K 和高清慢動作

    借助 BPU-4000 的 SZC-2002 許可證選項，您可以通過 F65 現場制作系統以 2 倍速度 (100p) 拍攝 4K 慢動作。您也可以通過 HDCU-2000 (100i) 系列以 2 倍速度輸出高清慢動作。

應用和配件的多功能性

     F65 現場制作系統的靈活性使其適用于多種類型應用。它還支持多種兼容索尼高清系統攝像機的配件，如尋像器、遠程控制面板和攝像機控制單元。

2000 萬像素的 Super 35mm CMOS 成像器

    F65 以高清/2K 和真正的 4K 格式呈現較高質量畫質。F65 具有 14 級緯度、高靈敏度和低噪音。通過寬色域重現視頻色彩。

轉動式快門

    使用可選的機械轉動式快門，不會產生 CMOS 成像器常見的卷簾快門拍攝到的果凍效應。

內置 ND 濾鏡

    轉動式快門選件隨附四個中灰 (ND) 濾鏡。

規格

一般信息

電源要求

DC 10.5 V 至 17 V

功耗

約 65 W（機械轉動式快門操作）（無鏡頭、尋像器，23.98PsF 模式）

操作溫度

0°C - 40°C

32°F - 104°F

儲存溫度

-20°C 至 +60°C

-4°F - +140°F

重量

5.0 kg（帶配件時為 6.5 kg）

11 lb（帶配件時為 14 lb 5 oz）

攝像機部分

成像器件

1 片 35 mm 型 CMOS

縱橫比

17:9

內置濾鏡

清晰，ND0.9 (1/8ND)，ND1.2 (1/16ND)，ND1.5 (1/32ND)，ND1.8 (1/64ND)

鏡頭接口

o54 mm PL 鏡頭座

法蘭焦距

52.00 mm（+/-0.04 mm，可通過更換墊片方式以 0.01 mm 的增量進行調節）

寬容度

14 級

注冊

0.02% 以內（所有區域，不含鏡頭）

失真

低于可測量水平（不含鏡頭）

輸入/輸出

DC 輸入

Lemo 8 針（公）(x1)，DC 10.5 V 至 17 V，DC 20 V 至 30 V

直流輸出

DC 12 V： 11 針 (x1)，最大 4 A

DC 24 V： 3 針 (x1)，最大 4 A

尋像器

20 針 (x1)

鏡頭

12 針 (x1)

SDI 輸出

BNC (x2)，HD-SDI (4:2:2)

HD-Y 輸出

BNC (x1)，75 Ω，1.0 Vp-p

同步鎖相輸入

BNC (x1)，75 Ω，HD 3 級同步，0.6 Vp-p

遠程控制

8 針 (x1)

外部輸入/輸出

Lemo 5 針（母）(x1)

以太網

RJ-45 型 (x1)，10BASE-T/100BASE-TX

鏡頭接口熱靴

4 芯 (x2)，符合 ARRI LDS（鏡頭數據系統）和 Cooke /I 智能電子鏡頭系統

USB

A 型，USB2.0 高速 (x1)

“Memory Stick”(MS)/SD 記憶卡

組合接口 (x1)
支持 Memory Stick Duo、Memory Stick PRO Duo
支持 SD 存儲卡、Class 10 SDHC 存儲卡

配件

配件

皮帶支架 (1)
電纜夾帶 (1)
直徑 19mm 的碳棒 (1)
+B3 x 5 螺絲 (4)
中心把手 (1)
尋像器連接板 (1)
座板 (1)
電源線接口（LEMO 8 針）(1)
操作手冊 (CD-ROM) (1)
操作指南 (1)
