UHC-8300
UHC-8300(UHC8300)

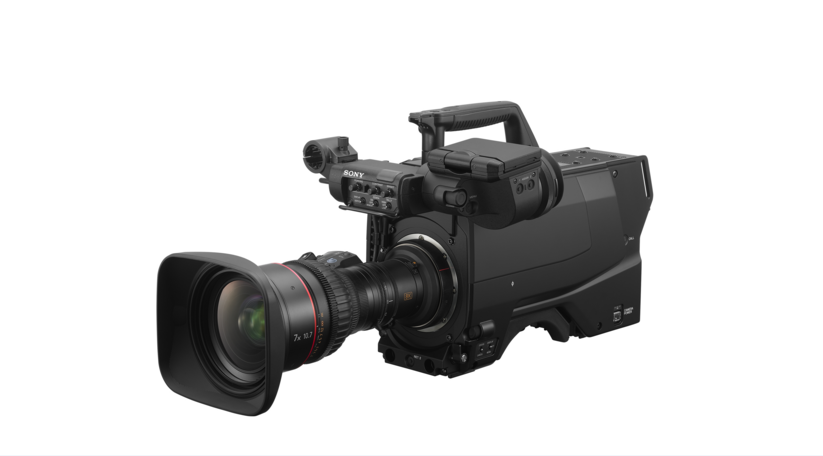

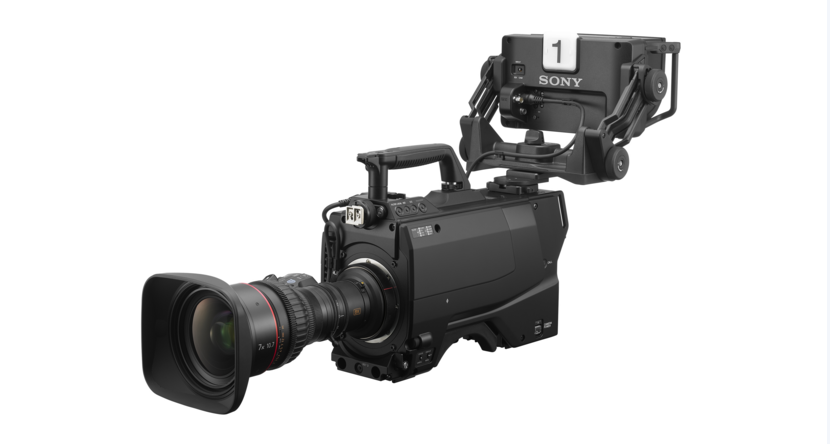

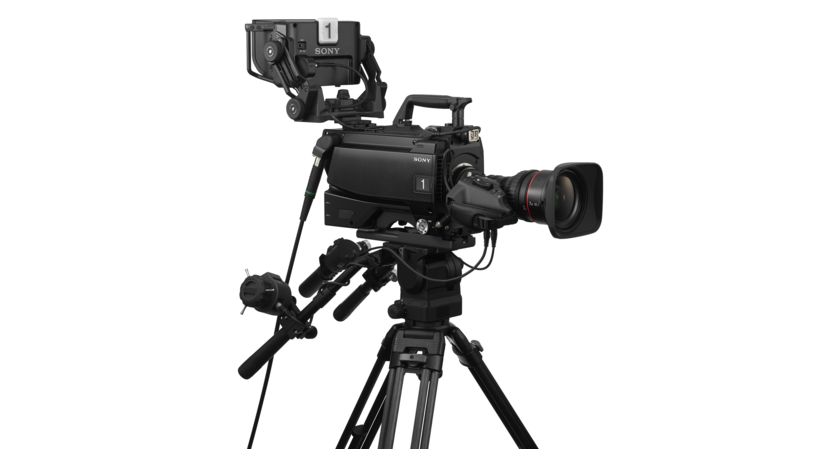

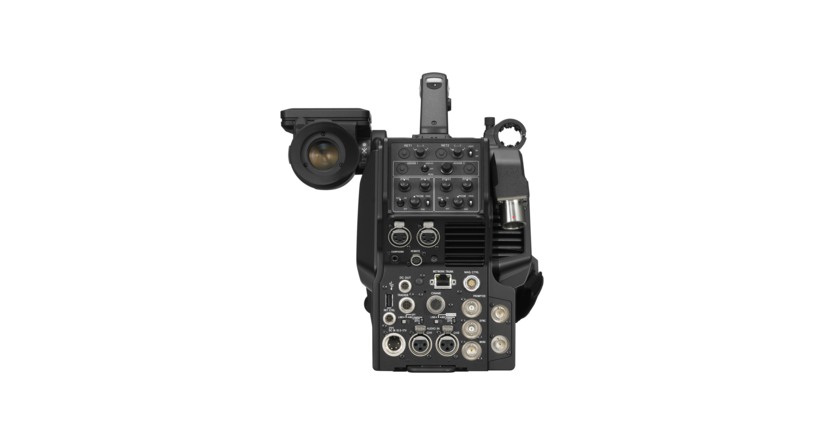

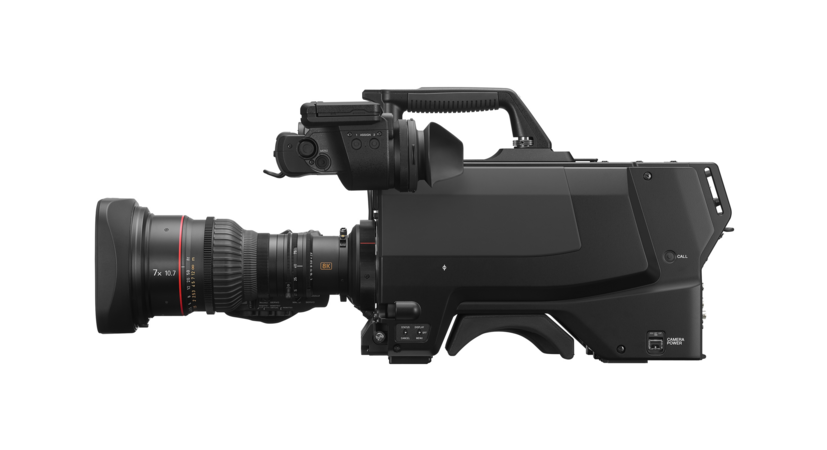

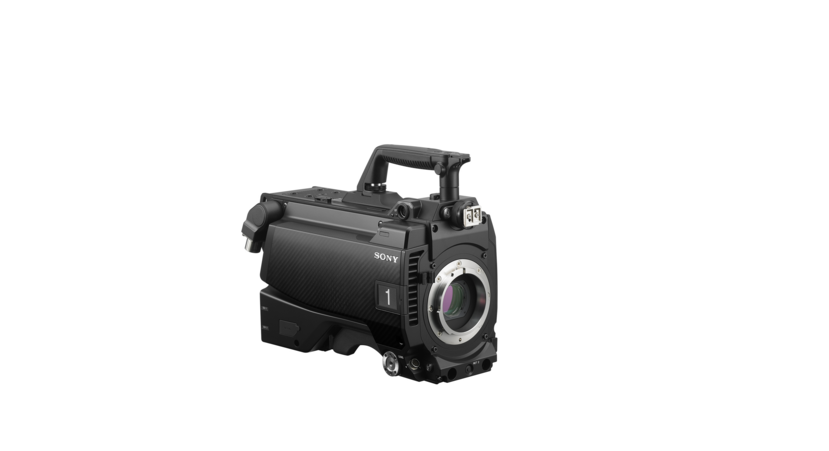

UHC-8300
8K 3CMOS 成像器攝像機系統

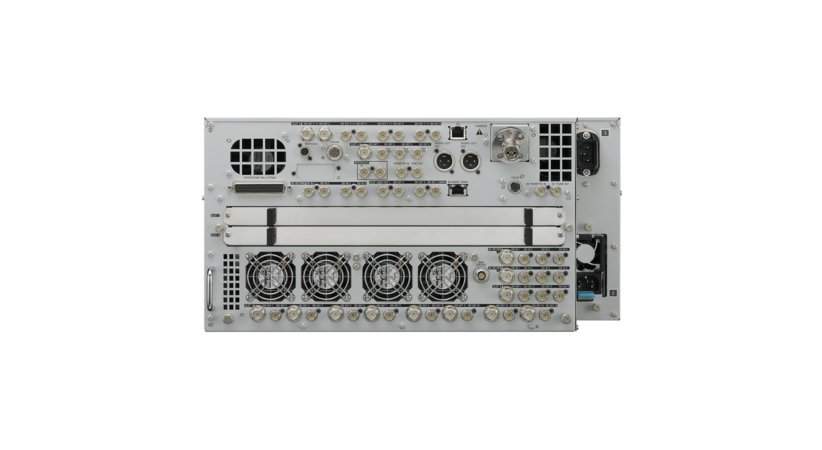

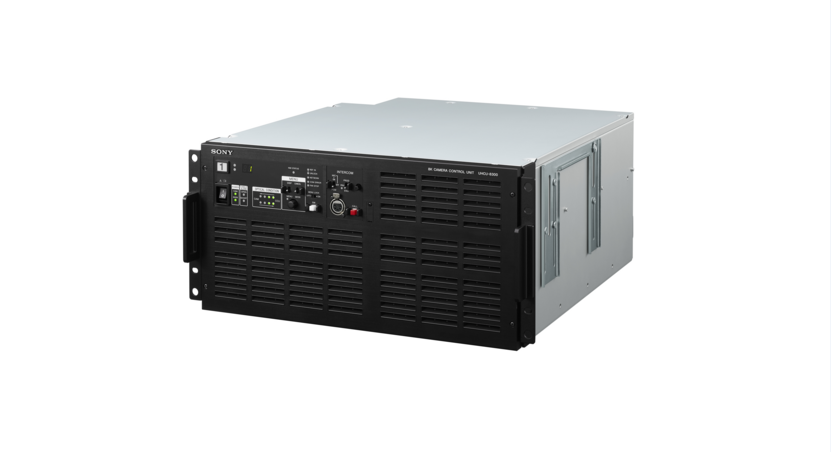

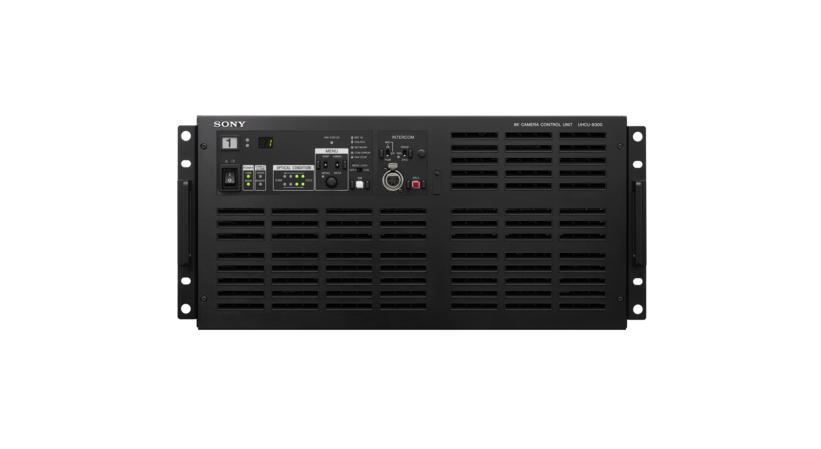

UHCU-8300
8K 攝像機控制單元
UKCU-8001（8K ST 2110 接口）
UZCU-SNMP80（適用于 8K ST 2110 的 SNMP）
UKCU-IP01F (Networked Media Interface)
簡介
8K 廣播

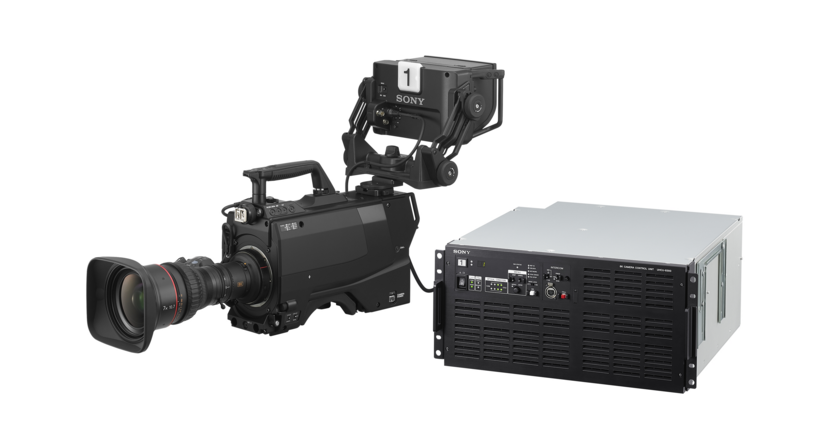

該頻道配備的是 UHC-8300 系統攝像機，能實現從圖像捕捉到存儲、編輯、顯示及播放在內的整個 8K 高清工作流程。索尼 8K 攝像機系統由 UHC-8300 攝像頭和 UHCU-8300 攝像機控制單元組成。
精致細節
UHC-8300 的核心是搶先配備了 1.25 英寸 8K 3CMOS 成像器，能夠拍攝分辨率為 7680x4320 像素、信噪比為 -62dB（在 1080/59.94i 下）的原始圖像。該產品實現了 120p HDR 高速下的 8K 圖像拍攝。與新一代成像器結合使用，這款開發的F1.6 棱鏡系統能支持 BT.2020 寬的色彩空間，從而能讓內容創作者拍出高清、色彩豐富、畫面逼真的 8K 圖像。從拍攝的 8K 圖像中逐點提取的 4K 信號可用于監控攝像機的精準對焦操作，且無損圖像質量。
8K 將為 4K 制作平添更多價值
使用 UHC-8300 攝像機系統拍攝的 8K 高清圖像可進行向下轉換，從而生成細節豐富、色彩絢麗的精彩 4K 高清圖像。可協助內容創作者為作品增添價值，并讓消費者能在現有 4K HDR 電視和顯示設備上欣賞到 8K 拍攝的較優畫面。還能在索尼的 Crystal LED 大型顯示系統上，欣賞到由 UHC-8300 拍攝的具有原生 7680x4320 像素分辨率的 8K 圖像。
適合 8K 系統的 IP 解決方案
除 NMI（Networked Media Interface 板）外：UKCU-IP01F，8K ST 2110 接口板：UKCU-8001 作為與 LSM（索尼 IP 現場制作系統管理）配合使用的選購產品提供。聯網 8K ST 2110 系統可通過 SNMP 的另一款許可證密鑰選購產品進行監控：UZCU-SNMP80。
屬性
8K 接口
緊湊型 UHC-8300 攝像頭重約 7 公斤，可通過 SMPTE 光纖連接至 UHCU-8300 攝像機控制單元。CCU 可在基于 SMPTE ST.2082-12 的八進制 12G-SDI 上輸出 8K 120p 基帶信號。同時，可在 12G/3G-SDI 上同時提供 4K 和高清輸出信號。
專為滿足未來工作流程之需而制
不管是當今還是未來的制作工作流程，它可滿足您的各種需求。通過 UHC-8300 拍攝的 8K 高清圖像可另存為 XAVC 文件，并在索尼的 PWS-4500 現場直播服務器上進行播放。還可將 8K 信號傳輸?shù)剿髂岬?XVS-8000/9000 切換臺，并與索尼的 IP 轉換器結合使用。隨著索尼及其他制造商推出的第三方顯示、交換和編輯解決方案的選擇日益增多，8K 高清生態系統發展迅猛。
HDR 和 SDR 中的同時 8K/4K/高清制作
通過連接至 UHCU-8300 攝像機控制單元，UHC-8300 可提供 S-Log3、HLG Live、HLG BT.2100 等 HDR 制作工作流以供選擇。索尼 SR Live 支持在 HDR 和 SDR 中同時輸出 8K、4K和高清信號，能滿足各類直播制作需求，以使各大廣播公司從中受益。
新型 8K 鏡頭接口
新型 1.25 英寸鏡頭接口系統能直接兼容各大鏡頭供應商開發的 8K 鏡頭。現有 4K 鏡頭也可搭配 1.25 英寸 B4 鏡頭接口適配器一同使用。
兼容當前直播制作組件
UHC-8300 兼容索尼當前直播制作系統組件，包括遙控器、多攝像頭系統單元和尋像器。無論現在還是以后，廣播公司和節目制作方都能從當前的 4K/高清投資中獲益匪淺。
實時 4K 剪切能力
UHC-8300 采用 8K 高清分辨率，能讓制作團隊選出部分所拍攝圖像進行 4K 剪切。借助 4K 監視器顯示視頻，可對聚焦鏡頭進行重點檢查和確認。這通過對拍攝的 8K 圖像進行無損逐點提取來完成。
IP 解決方案
基于 IP 的網絡連接使得整個系統更加靈活，即便是 8K也能輕松應對。可選購 8K ST 2110 接口板 UKCU-8001。通過 UZCU-SNMP80 許可證密鑰激活的 SNMP 可對其進行監控。還提供 NMI（Networked Media Interface 板）UKCU-IP01F 選購產品。各 IP 板可以安裝到攝像機控制單元 UHCU-8300 上。
規格
功率要求和消耗電流
240Vdc、1.0A（最大）
12Vdc、9.5A（最大）
操作溫度
-20°C 至 +45°C
-4°F 至 +113°F
儲存溫度
-20°C 至 + 60°C（-4°F 至 +140°F）
尺寸 (寬 x 高 x 深)*1
167 x 299 x 396 mm
6 5/8 x 11 7/8 x 11 3/4 英寸
*1 尺寸數值為近似值，不含突出部分。
重量
（機身）約 7.0 kg
（機身）約 15 lb 7 oz
成像器件
3 片 1.25 英寸 CMOS
分辨率
8K： 7680 x 4320 (H x V)
頻譜系統
F1.6 棱鏡系統
鏡頭接口
1.25 英寸卡口座，ARIB TR-B37
內置濾鏡
CC： A； 3200K（透明），B； 4300K，C； 6300K，D； 蓋
ND： 1； 透明，2； 1/4ND，3； 1/16ND，4； 1/64ND
靈敏度
（2000 lx，3200K，89.9% 反射率）
F8 (8K 59.94p)、F9 (8K 50p)
噪音水平
-62dB (1080/59.94i)
水平分辨率
（8K： 圖像中心的調制深度為 5% 或更高。）
3,840 電視線
增益
-6、-3、0、3、6、9、12 dB
快門速度
1/100，1/125，1/250，1/500，1/1000，1/2000 秒（59.94 模式）
1/60，1/125，1/250，1/500，1/1000，1/2000 秒（50 模式）
攝像機控制單元
光/電復式接口 (x1)
鏡頭
12 針 (x1)
尋像器
20 針 (x1)，用于 HDVF
音頻輸入 (CH1)
XLR 類型： 3 針，母 (x1)
麥克風輸入： -60dBu（使用菜單或 UHCU-8300 可設置至 -20dBu），平衡
線路輸入： +4dBu，平衡
視頻輸入 (CH2)
XLR 類型： 3 針，母 (x1)
麥克風輸入： -60dBu（使用菜單或 UHCU-8300 可設置至 -20dBu），平衡
線路輸入： +4dBu，平衡
通話系統
1： XLR 型 5 針，母 (x1)
2： XLR 型 5 針，母 (x1)
耳機輸出
立體聲迷你插孔 (x1)
DC 輸入
XLR 型 4 針 (x1)，DC 10.5 V 至 17 V
直流輸出
4 針 (x1)，DC 10.5 V 至 17 V（最大 0.5 A）*2
2 針 (x1)，DC 10.5 V 至 17 V（最大 2.5A）*2
*2 根據負載和輸入條件，可能會受到限制。
SDI 1 輸出
可選 BNC (x1) SMPTE ST2082-10 12G-SDI 輸出、ST424/425-1 3G-SDI 輸出、ST292-1 HD-SDI 輸出、高清提示器輸出
SDI 2 輸入/輸出
BNC 型 (x1) SMPTE ST292-1，可選 HD-SDI 輸出或高清視頻數據接口輸入
監視器輸出
BNC (x1) SMPTE ST292-1，HD-SDI 輸出
同步輸出
BNC (x1) 高清同步、標清同步輸出
提示器輸出
BNC (x1) 1Vp-p，75Ω
返回控制
6 針 (x1)，用于 CAC-6
供將來使用
8 針 (x1)
跟蹤器
10 針 (x1)
MAG 控制
14 針 (x1)
攝像機吊架
12 針 (x1)
網絡數據傳輸通道
8 針 (x1)，RJ-45
USB
USB 2.0，A 型，4 針 (x1)，用于 USB 存儲器
配件
光盤操作手冊 (x1) 日語、英語、簡體中文
電纜夾帶 (x1)
攝像機編號標簽 (x1)
螺絲 +B3 (x2)，用于電纜夾帶
鏡頭接口蓋 (x1)
電源要求
AC 100 至 127V，200V 至 240 V，50/60 Hz
消耗電流
交流輸入 1： 4.0A（最大）
交流輸入 2： 6.2A（最大）
操作溫度
5°C 至 +40°C
41°F 至 +104°F
儲存溫度
-20°C - +60°C
-4°F - +140°F
尺寸（寬 x 高 x 深）[*1]
482 (440) x 221 x 500 毫米
19 (17 1/2) x 8 3/4 x 19 3/4 英寸
重量
約 24 kg
約 52 lb 15 oz
視頻信號
8K 4320： 119.88p、100p、59.94p、50p (SQD-2SI,2SI-2SI)
4K 2160： 59.94p、50p（2SI、SQD、Level-A/B）
高清 1080： 59.94p、59.94i、50p、50i
*1
尺寸數值為近似值，不含突出部分。
攝像機
光纖 (x1)
內部通話系統/程序/Tally
D-sub 50 針（母）(x1)
內部通話系統 (PROD/ENG)、4Wire/RTS/Clear-Com、0 dBu
PGM 2 個系統，-20/0/+4 dBu
TALLY（R、G、Y）
標記
RCP/CNU
8 針多接口，母 (x1)
干線接口
12 針，母 (x1)
RS-232C 或 RS-422A，1 個系統
LAN
8 針 (x1)，RJ-45
網絡數據傳輸通道
8 針 (x1)，RJ-45
聚焦需求
20 針，母 (x1)
MAG 控制
14 針，母 (x1)
NMI-LAN（選項： 待定）
QFSP+ (x2)，40G Base-SR（按收發器模塊）
USB
USB 2.0，A 型，4 針 (x1)，用于 USB 存儲器
AC
AC 100 至 127V，200V 至 240 V (x2)
4K 返回
BNC 型 (x8)
12G-SDI，SMPTE ST2082-10
3G-SDI，SMPTE ST424/425-5，2 個系統
高清返回
BNC 型 (x4)
3G-SDI，SMPTE ST424/425-1
HD-SDI，SMPTE ST292-1，4 系統
參考信號
BNC 型 (x2)，輸入：
高清： SMPTE ST274、三級同步、0.6 Vp-p、75 Ω
標清： 黑場（NTSC： 0.286 Vp-p，75 Ω/PAL： 0.3 Vp-p、75 Ω）
輸出： 環通
提示器
BNC 型 (x1)，輸入： VBS，1.0 Vp-p，75 Ω，1 個系統
高清提示器
BNC 型 (x1)
HD-SDI： SMTPE ST292-1
8K (SLOT-1)
BNC 型 (x16)
12G-SDI： SMPTE ST2082-10/12，2 個系統用于 59.94p/50p，1 個系統用于 119.88p/100p
3G-SDI： SMPTE ST424/425-1，1 個系統
4K MAG (SLOT-2)
BNC 型 (x4)
12G-SDI： SMPTE ST2082-10
3G-SDI： SMPTE ST424/425-5
4K (SLOT-3)
BNC 型 (x8)
12G-SDI： SMPTE ST2082-10
3G-SDI： SMPTE ST424/425-5，2 個系統
4K 監視器 (SLOT-4)
BNC 型 (x4)
12G-SDI： SMPTE ST2082-10
3G-SDI： SMPTE ST424/425-5
高清 (SLOT-5)
BNC 型 (x4)
3G-SDI： SMPTE ST424/425-1
HD-SDI： SMPTE ST292-1
3G-SDI/HD-SDI，字符信號可選
同步
BNC 型 (x1)
高清同步： SMPTE ST274、三級同步、0.6 Vp-p、75 Ω
標清同步： 復合同步、0.3 Vp-p、75 Ω
高清同步/標清同步可選
音頻 CH-1、CH-2
XLR 3 針，公 (x2)，0/–20/+4 dBu
配件
Tally 號碼牌（1 套）
光盤操作手冊 (x1)，日語、英語、簡體中文
電源要求
DC 12V
功耗（最大）
70 W
操作溫度
5°C 至 +40°C
41°F 至 +104°F
儲存溫度
-20°C - +60°C
-4°F - +140°F
尺寸（寬 x 深）*1
340 x 237 mm
13 1/2 x 9 3/8 英寸
重量
約 2 kg
約 4 lb 6.5 oz
*1
尺寸數值為近似值，不含突出部分。
輸出 *2
QSFP+，符合 40GBASE-SR/LR
*2
不含收發器 QSFP+。
配件
光盤操作手冊 (x1)，日語、英語、簡體中文
UKCU-8001
ST 2110 接口板
* 稍后會添加更多信息
UZCU-SNMP80
SNMP 代理軟件
注：UKCU-8001 和 UZCU-SNMP80 的規格將于稍后提供。
