HXC-E75SC(HXCE75SC)

帶大尋像器和 20 倍變焦鏡頭的經濟型三片 2/3 英寸 Exmor CMOS 成像器標清/高清演播室攝像機

簡介

這款具有成本效益的系統攝像機很適用于小型演播室操作、會議活動和教堂應用場合

    索尼為入門級高清和標清直播制作推出了理想的解決方案，為直播制作提供了較好的質量和性能。


    HXC-E75 是一款高性能然而經濟實惠的高清攝像機系統，它繼承了索尼的 DXC-D 系列系統攝像機的操控性能。這款攝像機配有三片 2/3 英寸全高清 Exmor CMOS 成像器，為清晰圖像提供了較好的靈敏度（在 1080i/60 時達 F12，在 1080i/50 時達 F13）和較低的音噪比。這些成像器通常用于 HXC-P70、HXC-D70 和 PXW-X400，與這些攝像機的集成，為您提供更多靈活性。此外，它支持一系列輸出格式，包括 1080i/59.94,50、1080PsF/29.97,25、720p/59.94,50、480i/59.94 和 576i/50。聚焦輔助功能和尋像器選項可實現自然且較精確的聚焦。通過混合型光纖電纜，使用電源時，視頻/音頻和控制信號傳輸可延長到最遠 350 米。這款攝像機還可通過攝像機控制單元面板和遙控器控制。

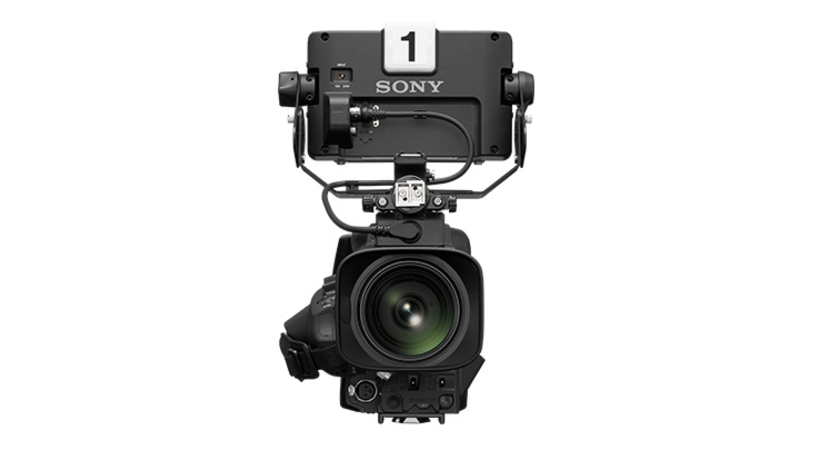

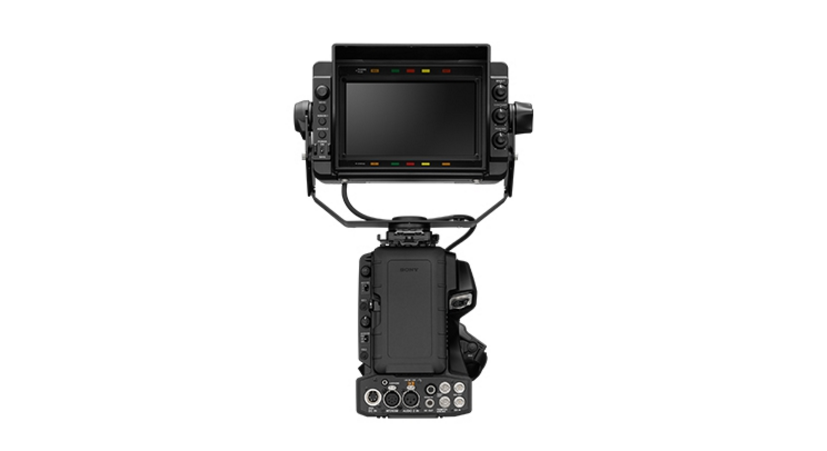

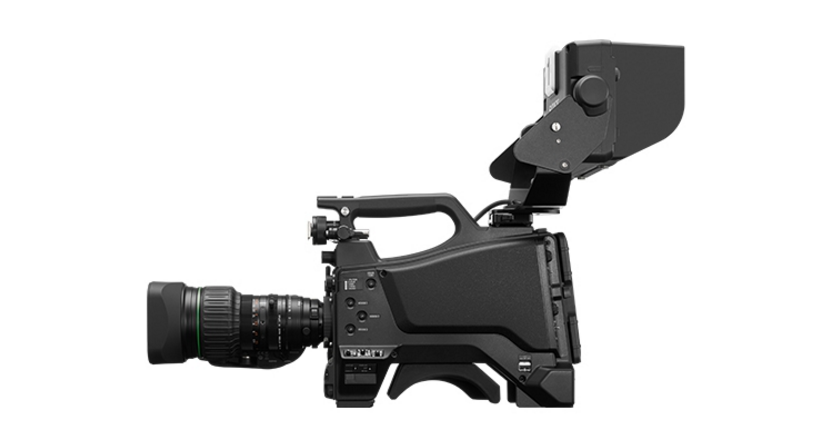

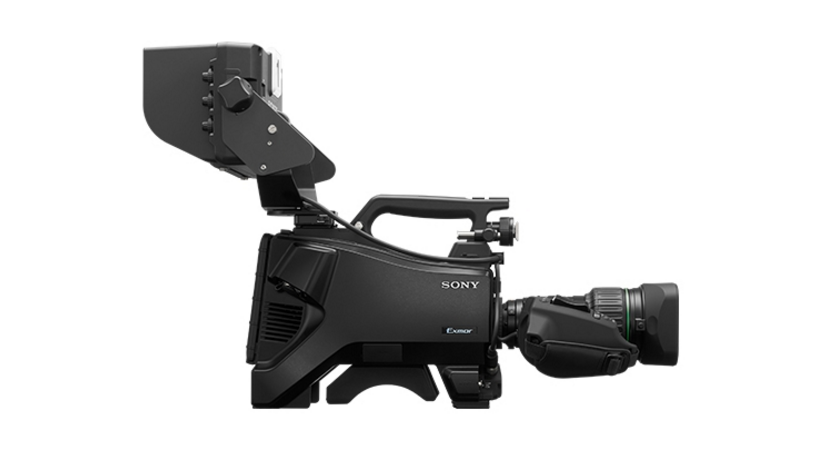

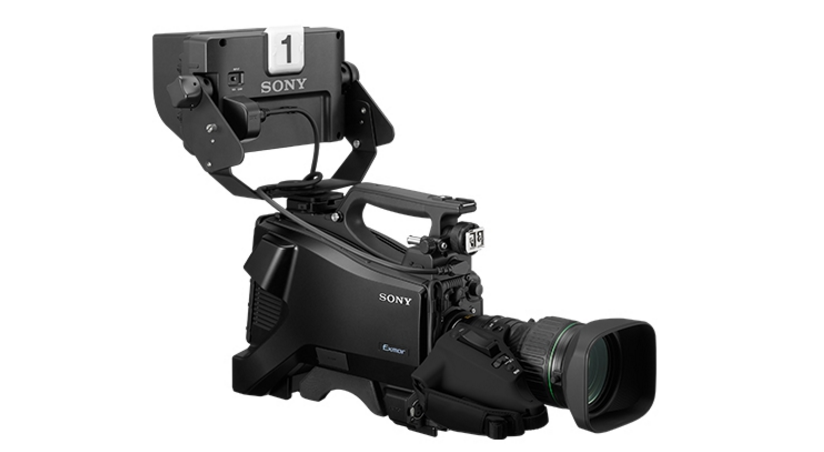

    HXC-E75SC 攝像機包中隨附 HDVF-L750 7 英寸全高清彩色液晶尋像器和便攜式高清 20 倍變焦鏡頭。
    HXC-E75SC 可提高您的直播制作效率，較具成本效益。

    *HXC-E75SC： [攝像頭： 大尋像器和鏡頭]
    *HXC-E75H： [僅攝像頭]

屬性

高清 Exmor CMOS 傳感器

HXC-E75 安裝了三片 2/3 英寸 Exmor CMOS 成像器以制作高清圖像。

可捕捉多種高清影像?

HXC-E75 可制作多種可選逐行和隔行高清信號格式，包括 1080i/59.94,50、1080PsF/29.97,25 和 720p/59.94,50

標清下轉換器

HXCU-FB70 的下轉換標清信號輸出

混合型光纖電纜連接至攝像機控制單元，使用電源可將信號傳輸延長到 350 米

連接至 HXCU-FB70 的混合型光纖電纜（帶 Neutrik 接口）使用所需電源可將信號傳輸延長到最遠 350 米。通過用于 HXC 系列攝像機的用戶友好操作面板對整個攝像機進行控制。

通過單模光纖電纜實現長達 10 千米的遠距離傳輸

在使用單模光纖電纜 (SMF) 連接的情況下，如果使用本地電源，傳輸可以延長到最遠 10 千米。在許多機構中 SMF 已作為基礎設施鋪設，使您能夠快速而方便地安裝攝像機系統。

HDVF 接口，可連接多種尋像器

HXC-E75 配有 HDVF 接口，支持使用高清便攜式尋像器以及各種類型的大型 HDVF 尋像器。

多種畫面控制功能

系統攝像機具有多種的畫面控制功能，如多區彩色矩陣、膚色細節、低色調飽和度、拐點飽和度、自動鏡頭色差補償 (ALAC)。

隨附數字高清大尋像器和高清鏡頭

HXC-E75SC 攝像機包中隨附 HDVF-L750 7 英寸高清彩色液晶尋像器，可更好、更輕松地在演播室應用中操作。這款攝像機還隨附便攜式高清 20 倍變焦鏡頭。

規格

一般信息

電源要求

攝像機控制單元： DC48V，2.8A（最大值）
外部直流輸入： DC12V，5.4A（最大值）

功耗

約 18W（僅攝像機機身）
約 31W（攝像機機身，帶隨附的尋像器）

工作溫度

-10°C 至 +45°C（14°F 至 +113°F）

儲存溫度

-20°C 至 + 60°C（-4°F 至 +140°F）

尺寸 (寬 x 高 x 深)*1

160 x 266 x 314 mm（僅攝像機機身）
295 x 455 x 529 mm（含鏡頭和尋像器的攝像機機身）

重量

約 3.3 kg（僅攝像機機身）
約 6.5 kg（含鏡頭和尋像器的攝像機機身）

攝像機部分

拾取裝置

3 片 2/3 英寸 CMOS

有效像素

1920 x 1080 (H x V)

信號格式

高清： 1080/59.94i，1080/50i，1080/29.97PsF，1080/25PsF，720/59.94p，720/50p

頻譜系統

F1.4 棱鏡系統

鏡頭接口

索尼 2/3 英寸卡口座

內置濾色片

CC： 電氣
ND： 1； 透明，2； 1/4ND，3； 1/16ND，4； 1/64ND

靈敏度（2000 lx、3200K、89.9% 反射率）

F12 (59.94 Hz)，F13 (50 Hz)

信噪比

典型 60dB *2 (1080/59.94i)

調制深度

高清： 27.5 MHz 時 45% 或更高 (1080i)

水平分辨率

1,000 電視線或更高

增益

-3、0、3、6、9、12 dB

快門速度

1/100，1/125，1/250，1/500，1/1000，1/2000 秒（59.94i 模式）
1/60，1/125，1/250，1/500，1/1000，1/2000 秒（50i 模式）

快門速度（慢速快門 (SLS)）

2、3、4、5、6、7 和 8 幀積累（僅針對高清 1080 模式）

輸入/輸出

音頻 1 輸入/視頻 2 輸入

XLR 類型： 3 針，母（各 1）
麥克風輸入： -60dBu（使用菜單或 HXCU-FB70 可設置至 -20dBu)，平衡
線路輸入： 0dBu，平衡

通話系統

XLR 型，5 針，母（各 1）

耳機

立體聲迷你插孔 (1)

DC 輸入

XLR 型 4 針 (x1)，DC 10.5 V 至 17 V

直流輸出

4 針 (x1)，DC 10.5 V 至 17 V，1.5 A（最大值）

提示器/同步鎖相

BNC (x1)； 同步鎖相輸入或提示器輸出

SDI 輸入

BNC 型 (1)，返回

SDI 輸出

BNC (x1)、HD-SDI 或 SD-SDI 可選

測試輸出

測試輸出（帶字符/不帶字符的模擬輸出），或高清/標清同步輸出

干線接口

干線線路 D-sub 9 針，母 (1)
RS-232C

攝像機控制單元

可選光纖 (x1)、CCFN 電纜或單模光纖電纜（LC 型）

供電距離（使用 HXCU-FB70）

350 米（最大值）

單模光纖電纜距離（使用 HXCU-FB70）

10 千米（最大值）

遠程控制

8 針 (x1)

USB

USB 2.0 (x1)

EXT 輸入/輸出

D-Sub 9 針，母頭 (x1)

尋像器

20 針 (1)，僅針對 HDVF

鏡頭

12 針 (x1)

顯示器（隨附尋像器）

屏幕尺寸

155.5 x 87.5 mm（7 英寸對角線）

縱橫比

16:9

可打印像素

1920(H) ｘ 1080(V) RGB 色帶陣列

鏡頭

焦距

8.2 毫米（11/32 英寸）至 164 毫米（6 1/2 英尺）

變焦

伺服/手動可選

變焦比率

20 倍

最大相對光圈

1： 1.9

光圈

自動/手動可選

聚焦

全手動聚焦
900 mm 至無限遠（微距功能關閉）
10 mm 至無限遠（微距功能打開，使用廣角鏡頭）

濾鏡螺紋

M82 mm，間距 0.75 mm

微距

開/關（可轉換）

配件

配件

攝像機操作指南 (1)
攝像機操作手冊 (CD-ROM 1)，英語、簡體中文
尋像器操作指南 (1)
尋像器操作手冊 (CD-ROM 1)，英語、簡體中文
2/3 英寸型高清便攜式鏡頭
7 英寸大尋像器 (1)
鏡頭接口蓋 (1)
后焦調節圖 (1)
尋像器安裝支架 (1)
V 型熱靴支架 (1)
尋像器罩 (1)
尋像器電纜 20 針 (1)
計數器號碼牌 (0-9)
電纜夾帶 (1)

注

*1

尺寸數值為近似值。

*2

該值為處于 NS（噪聲抑制功能）： “開”模式。
