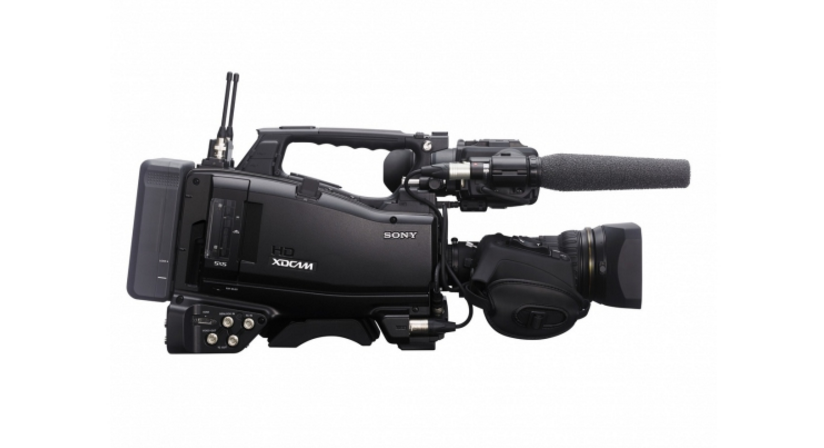

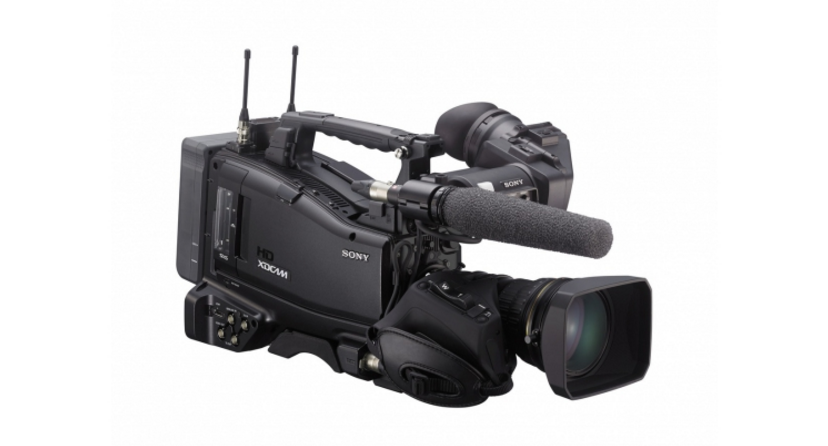

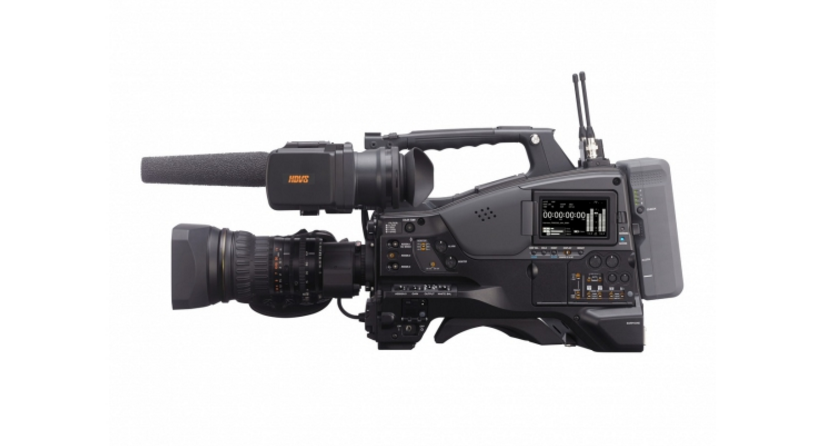

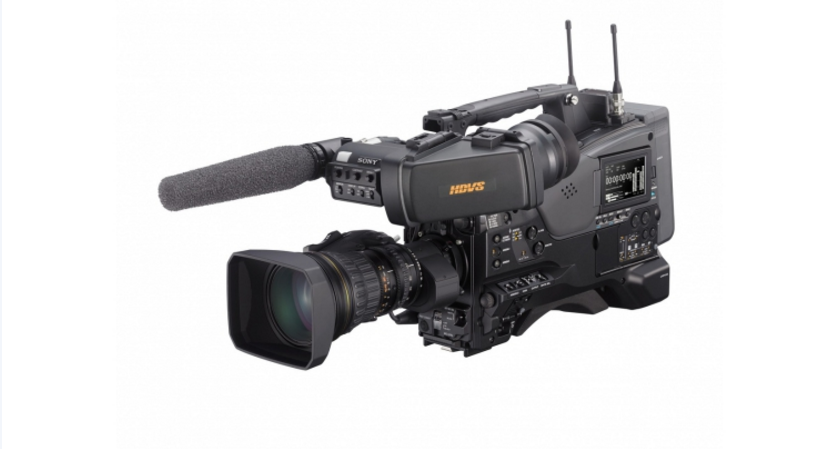

PXW-X500(PXWX500)

采用三片 2/3 英寸 PowerHAD FX 高清 CCD 成像器的 XDCAM 攝錄一體機，具備包括 XAVC 在內的多格式錄制能力

簡介

高度模塊化且采用開放標準的攝錄一體機，適合主流廣播電視業務

    PXW-X500 配備三片 2/3 英寸高清 CCD 成像器，可提供高靈敏度和低噪點的影像。該攝錄一體機為電視臺提供了高度靈活性，支持以多種高清和標清格式進行拍攝，包括 1080 XAVC 幀內 59.94p*、50p*、59.94i 和 50i，以及 XAVC Long GOP、MPEG SStP 422 Lite (HDCAM SR)、MPEG 高清 422、MPEG 高清 420、MPEG IMX 和 DVCAM。該攝錄一體機支持在 Avid DNxHD 和 Apple ProRes 中直接錄制的選項，可直接兼容 NLE。該攝錄一體機擁有許多功能，如適用于 XAVC 的最大 120 fps 的慢動作和快動作（可選）、無線操作、畫面緩沖錄制、內置 GPS、數字延伸器、超級伽馬/用戶伽馬等。包括 3G/HD/SD-SDI、HDMI 和 USB 在內的多種接口進一步提高了靈活性。
* 需要固件 4.0 版。

使用 CCD 圖像成像器可實現穩定不變且舒適的操作

     適合高幀率拍攝的技術，無需考慮 CCD 成像器，同時保證高信噪比和高靈敏度。

可錄制多種高清和標清格式，包括 XAVC

    1080 XAVC 幀內 59.94p*、50p*、59.94i、50i、23.97p、25p 和 23.98p，以及 XAVC Long GOP、MPEG SStP 422 Lite (HDCAM SR)、MPEG 高清 422、MPEG 高清 420、MPEG IMX 和 DVCAM。
* 需要固件 4.0 版。

與 NLE 直接兼容

    該攝錄一體機支持在 Avid DNxHD 和 Apple ProRes 中直接錄制的選項。

慢動作和快動作選項

    適合 XAVC 的最大 120 fps（可選），適合 MPEG HD 422 的最大 30 fps（標準）。可通過 CCD 成像器實現。

專業功能

    包括代理數據錄制功能*、用戶菜單鎖*、無線操作、畫面緩沖錄制、內置 GPS、數字延伸器、超級伽馬等，還有多種接口。新固件升級還改進了攝像機的啟動性能和操作響應。

* 需要固件 4.0 版。1080 60i/50i 代理錄制、256Kbps 流媒體和高分辨率文件剪裁及傳輸功能需要計劃于 2017 年初發布的固件版本 5.0。

本產品已預裝部分軟件，因而需要購買許可證密鑰才能激活某些功能。

屬性

    三片 2/3 英寸 PowerHAD FX 高清 CCD 成像器提供高靈敏度和較高的信噪比

    PXW-X500 配備三個 2/3 英寸高清 CCD 成像器。此類 CCD 基于芯片透鏡結構，可提供 50i 時 F12 的高靈敏度（60i 時為 F11）和 60 dB 的更高信噪比（NS 打開時），而且具備 CCD 特點，即不存在果凍效應和閃光帶現象。此類的 CCS 成像器可在采用 1080x1920 分辨率的 50p/60p 系統操作中使用，可實現高達 120psf 的高幀率錄制。

較高品質 XAVC Intra 和 XAVC Log GOP 錄制

    PXW-X500 不僅支持已被各大電視臺廣泛接受的 MXF（素材交換格式）下的 MPEG HD 422 50 Mbps，還支持 XAVC 幀內和 XAVC Long GOP 編解碼器。該攝像機可錄制各種幀頻，包括 1080 XAVC 幀內 59.94p*、50p*、59.94i、50i、23.97p、25p 和 23.98p，以及 1080 XAVC Long GOP 59.94p、50p、59.94i、29.97p、25p 和 23.98p。XAVC 技術基于 H.264 標準，該標準可提供性能良好性能和壓縮技術。XAVC 幀內壓縮意味著，各幀均單獨于其他幀進行編碼，因此可提供無損的畫面，后期處理更加簡便。使用 Long GOP 編解碼器時，僅某些幀會單獨編碼。這可使編解碼器將視頻壓縮到比 Intra 技術更小的比特率。其主要好處是可以更快地采集和編輯。此外，XAVC Long GOP 文件所需的存儲空間比 XAVC Intra 文件少，可節省錄制介質方面的預算。XAVC 編解碼器針對具有豐富色調表現的高清錄制采用 10 bit 取樣。
* 需要固件 4.0 版。

選擇功能強大的多編解碼器，實現更大的靈活性

    除了能夠以 XAVC HD、MPEG HD 422 50 Mbps 和 MPEG HD 420 35 Mbps 拍攝外，該攝錄一體機還支持 MPEG SStP 422 Lite (HDCAM SR) 以及適用MXF文件格式錄制的SD MPEG IMX和DVCAM 25Mbps。MPEG HD 422 提供良好的畫質，具有較細膩的色彩再現功能以及理想的色度鍵。MPEG SStP 可在 1080 59.94i、50i、29.97p、23.98p 和 25p 下提供。 MPEG HD422 50 Mbps 完全符合 EBU 對于長篇節目制作的建議，在電視臺和制作公司內得到了廣泛采用。此錄制功能使得 PXW-X500 適合于廣泛的不同應用，包括新聞采訪和紀錄片制作。

    直接開放的工作流程，提供 Avid DNxHD 編解碼器和 Apple ProRes 編解碼器錄制選項

    除了 MPEG SStP、XAVC 和 MPEG 代碼外，可通過許可證密鑰選項直接使用 Apple ProRes 編解碼器和 Avid DNxHD 編解碼器錄制。* DNxHD 或 ProRes 文件可用易于管理的 MXF OP-1a 或 Quicktime 封裝格式存儲，并車載錄制到索尼的 SxS PRO+、SxS-1 或 XQD G/S 系列存儲卡中。

* ProRes 編解碼器選項 PXWK-501 和 DNxHD 編解碼器選項 PXWK-502。

XAVC Intra 和 XAVC Long* 下 1080 時 1 fps 至 120 fps 以及 MPEG HD422 下 1 fps 至 30 fps 的慢動作和快動作功能

    PXW-X500 提供慢動作和快動作功能選項，使用戶能夠創建優雅的快動作和慢動作畫面。在 XAVC 編解碼器中，PXW-X500 可在 1080p 時選擇 1 fps（每秒幀數）至 120 fps 的幀率捕獲圖像。它在 23.98p 時提供約 5 倍慢動作，在 25p 時提供 4.5 倍慢動作，在 29.97p 時提供 4 倍慢動作。在 MPEG HD422 編解碼器中，該攝錄一體機具備以下標準功能：能夠在 1080p 模式下，選用 1 fps 至 30 fps 的幀率（增量為 1 fps）進行拍攝。（使用 50Hz 模式時，在 1080p 模式下的可選幀率高達 25 fps。）

* 提供適用于 XAVC 的慢動作和快動作功能選項。

無線操作

  連接 Wi-Fi 無線網卡或 LTE 無線網卡*可執行無線操作，用于遠程控制攝像機設置、元數據管理、文件傳輸、流傳輸*功能。可以與 Android OS 和 iOS 平板電腦上運行的移動設備內容瀏覽器應用程序一起使用。

* 今后將推出 LTE 軟件狗操作和流傳輸功能

到標清卡的代理錄制*

    PXW-X500 可使用 AAC-LC 2ch 音頻在 SD 卡上錄制 XAVC 代理視頻 (H.264 MP 420 Long GOP)。可更改代理視頻的分辨率和比特率，以實現更靈活的工作流程。代理文件以 MP4 格式錄制，以提高與普通查看器的兼容性。輕量級代理視頻/音頻文件可與主線錄制分開單獨生成并錄制到 SD 卡，用于通過低帶寬移動網絡快速共享內容。
1080 60i/50i 代理錄制與計劃于 2017 年初發布的固件版本 5.0 一起添加。

帶鎖定功能的可定制菜單*

    此功能可讓您按照與 Web 瀏覽器的書簽功能類似的方式挑選和組織常用的菜單選項。使用此功能，您可以節省大量時間，無需重復搜索特定菜單選項。此外，您還可通過 4 位密碼鎖定用戶菜單，避免不必要的更改。
* 需要固件 4.0 版。

雙 SxS 介質插槽、同步或接力錄制

    該攝錄一體機配備兩個 SxS 存儲卡插槽，兼容 SxS PRO+ 和 SxS-1 存儲卡，也可通過適當的卡適配器使用 XQD 和 SDXC 卡。兩個介質插槽支持在同步錄制模式下錄制，允許同步錄制到適用于 XAVC、MPEG HD422 和 MPEG HD (420) 的兩個存儲卡，而接力模式可在第一個存儲卡錄滿時自動切換到第二個存儲卡。

廣泛的連接選擇

    該攝錄一體機提供許多連接以適應廣播工作流程，包括 3G HD-SDI、HDMI?、USB、復合輸出、時間碼輸入/輸出以及同步鎖相輸入。3G-SDI 接口能夠輸入/輸出 1080/59.94P 或 50P 信號。也可以進行從高清到標清的下轉換輸出。可從 SDI 和 HDMI 同時輸出。錄制觸發器 (Rec Trigger) 信號可通過 SDI 和 HDMI 發送，以連接外部索尼錄制設備。

2/3 英寸鏡頭接口

PXW-X500 配備 2/3 英寸 B4 鏡頭接口。

GPS 功能

PXW-X500 配備 GPS 設備。GPS 數據會自動記錄在 MXF 文件位置。

高分辨率 16:9 液晶屏

PXW-X500 配備 3.5 英寸 1,555K 像素點液晶屏，提供高分辨率和靈活的復合選項。

尋像器選擇

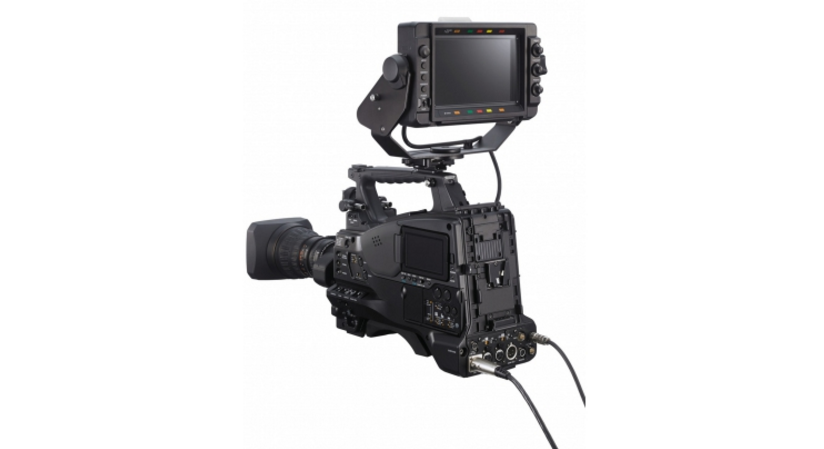

該攝錄一體機支持在尋像器中顯示多種功能，包括聚焦放大和波形圖/矢量示波器/直方圖。尋像器選擇包括 HDVF-20A、HDVF-200 和 CBK-VF02。

伽瑪和用戶伽瑪

除了六種標準伽瑪以外，還提供四種超級伽瑪曲線（承襲自索尼的 CineAlta 攝錄一體機）。

數字擴展器

    PXW-X500 的數字擴展器功能可采用數字方式將圖像尺寸放大 2 倍、3 倍或 4 倍。與鏡頭擴展器不同，數字擴展器功能在執行這種放大操作的同時不會造成 F 值下降的現象（即不會損傷圖像靈敏度）。可以與鏡頭擴展器一起使用。

ALAC（自動鏡頭色差補償）

    此功能可降低鏡頭導致的色差。ALAC 僅可用于集成了補償數據的第三方鏡頭。（請咨詢鏡頭制造商獲取 ALAC 支持信息。）

24-bit 4 通道音頻錄制

    PXW-X500 可在 MPEG4 SStP、XAVC Intra、XAVC Long、MPEG HD422 模式或 MPEG IMX 模式下錄制無壓縮 4 通道 24-bit 48 kHz 音頻。每個通道的電平可由單獨的電平控制器調整。

索尼的 Catalyst Browse 軟件

    適用于 PC 和 Mac 的免費視頻剪輯管理工具，支持所有索尼格式。
在現場查看片段鏡頭、添加元數據和審核色彩校正。
無縫升級到較高級 Catalyst Prepare 媒體準備工具。

規格

規格

重量

約 3.8 kg（僅機身，不含鏡頭、尋像器、麥克風）

尺寸（寬 x 高 x 深）

150 x 269 x 332 mm（僅機身，不含突出部分）

電源要求

12 V 直流（11 V 至 17.0 V）

功耗

約 35W（進行 XAVC 錄制且彩色液晶屏開啟時）

MPEG4 SStP (SR-Lite 4:2:2)

1920x1080/59.94i，50i，29.97P，23.98P，25P

XAVC Intra

1920x1080/59.94i，50i，29.97P，25P，23.98P
1280x720/59.94P，50P

XAVC Long 50/35/25Mbps

1920x1080/59.94i，50i，59.94P，50P，29.97P，25P，23.98P
1280x720/59.94P，50P

MPEG HD422

1920x1080/59.94i，50i，29.97P，25P，23.98P
1280x720/59.94P，50P，29.97P，25P，23.98P

MPEG HD420

1920x1080/59.94i，50i，29.97P，25P，23.98P
1440x1080/59.94i，50i
1280x720/59.94P，50P

MPEG IMX

720x480/59.94i(50M)
720x576/50i(50M)

DVCAM

720x480/59.94i(25M)
720x576/50i(25M)

高清編解碼器（音頻）

LPCM 24 bit，48 kHz，4 聲道

MPEG IMX（音頻）

LPCM 16/24 bit，48 kHz，4 聲道

DVCAM（音頻）

LPCM 16 bit，48 kHz，4 聲道

XAVC 代理 9/3/1/0.5Mbps

AVC/H.264 主要類，4:2:0 Long GOP，VBR，9/3/1/0.5Mbps

XAVC 代理（音頻）

AAC-LC，128kbps，2 通道

鏡頭接口

索尼 2/3 英寸卡口座

成像設備（類型）

3 片 2/3 英寸高清 CCD，PowerHAD FX

有效像素

1920 (H) x 1080 (V)

光學系統

F1.4 棱鏡系統

內置濾鏡

中灰濾鏡（光學濾鏡）1： 透明，2： 1/4ND，3： 1/16ND，4： 1/64ND
CC 濾鏡（電子濾鏡）A： 3200K，B： 4300K，C： 5600K，D： 6300K

靈敏度（2000 lx，89.9% 反射率）

F12（典型）（1920 x 1080/50i 模式）

最低照度

0.016 lx（典型）（1920 x 1080/59.94i 模式，F1.4，+42 dB 增益，帶 16 幀積累）

信噪比

60 dB(NS:ON)

水平分辨率

1,000 電視線或更多（1920 x 1080i 模式）

音頻輸入

XLR 型 3 針（母頭）(x 2)，線路/麥克風/麥克風 +48 V 可選

視頻輸出

BNC (x1) HD-Y 或模擬復合

音頻輸出

XLR 型 5 針

SDI 輸出

BNC (x2)，HD-SDI/SD-SDI 可選

i.LINK

無

時間碼輸入

BNC (x1)

時間碼輸出

BNC (x1)

同步鎖相輸入

BNC (x1)

USB（A 型： 主機 3.0/2.0）

用于配音到 HDD/SSD

USB（A 型： 主機 2.0）

用于 Wi-Fi 模塊 (IFU-WML3) 和 LTE 軟件狗

USB（B 型： 設備 2.0）

在海量存儲模式下用于 PC 連接

耳機輸出

立體聲迷你插孔 (x1)

DC 輸入

XLR 型 4 針

遠程控制

8 針

HDMI 輸出

HDMI 接口（A 型）

尋像器

選件 HDVF-20A，HDVF-200，CBK-VF02

內置液晶監視器

3.5 英寸，約 1.56M 像素點，16:9

類型

SxS 卡插槽 (x2)
XQD 卡和 SDHC 卡可與適配器配合使用

Wi-Fi

是

NFC

無

GPS

是

MI 熱靴

無

注

* 請注意，這些規格可能會隨時更改

配件

配件

肩帶 (1)
冷靴套件 (1)
鏡頭接口蓋 (1)
USB 無線 LAN 模塊 (IFU-WLM3) (1)
保護蓋 (2)
操作指南 (1)
光盤操作手冊 (1)

其他信息

DWA-01D 要求 A-8278-057-B 安裝支架。

ECM-678、ECM-673 或 ECM-VG1 要求使用可選電纜 ECM-0.5X3F5M。

DWA-01D 新安裝支架需要更大電池： A-1999-908-B（比 A-8278-057-B 寬）

麥克風支架適用于 HDVF-C30WR 尋像器： A-8279-919-A

VF 下拉滑蓋 (LB) 適用于 HDVF-C30WR 尋像器： A-8279-413-G

可選放大眼鏡適用于 HDVF 尋像器 (HDVF-20A/200)：
A-7612-389-C -3.8D 至 +0.3D（HDVF-20 標準目鏡），
A-8262-537-A -2.8D 至 +2.0D（遠視），
A-8262-538-A -3.6D 至 -0.8D（低倍率），
A-8267-737-A -3.6D 至 +0.4D（對色差的標準放大，帶特殊補償）。
注意： 對于“遠視”，也建議將可用的普通特寫鏡頭用于 HDVF-200。也可以與 HDVF-20A 維修部件 1-788-774-11 的更換小型放大鏡一起使用。
