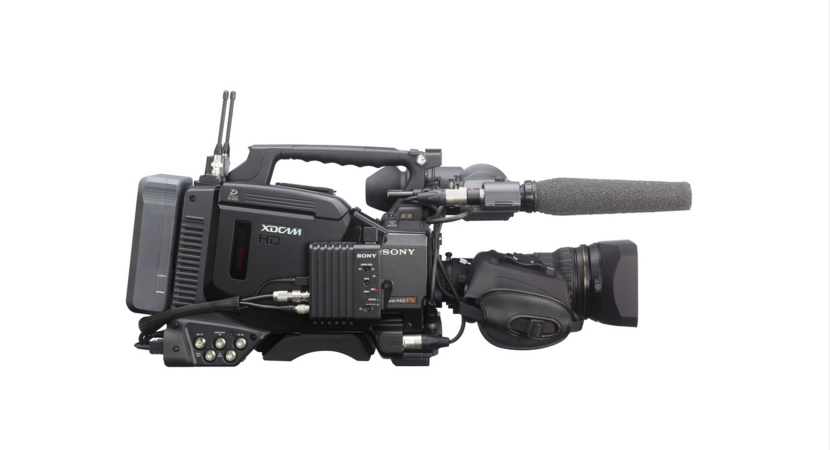

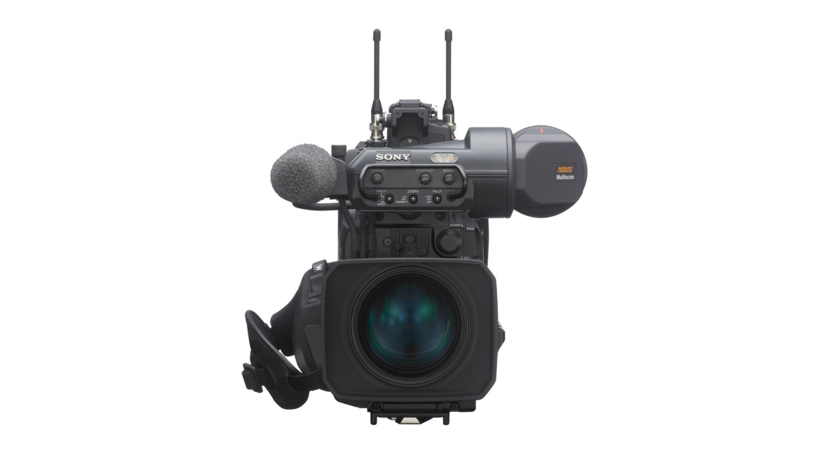

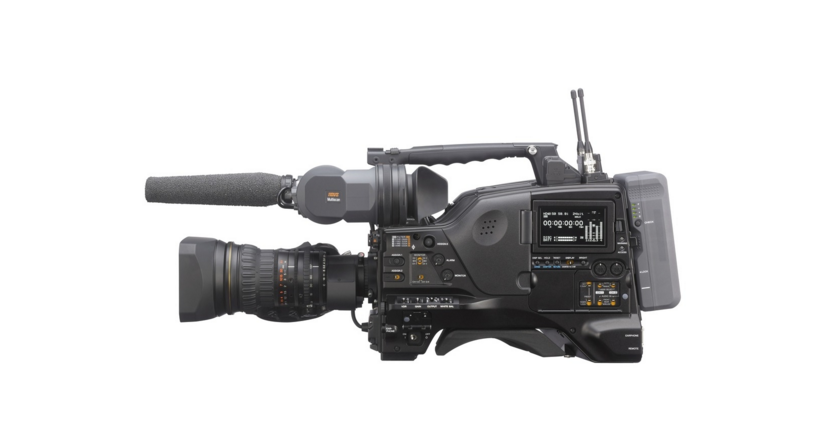

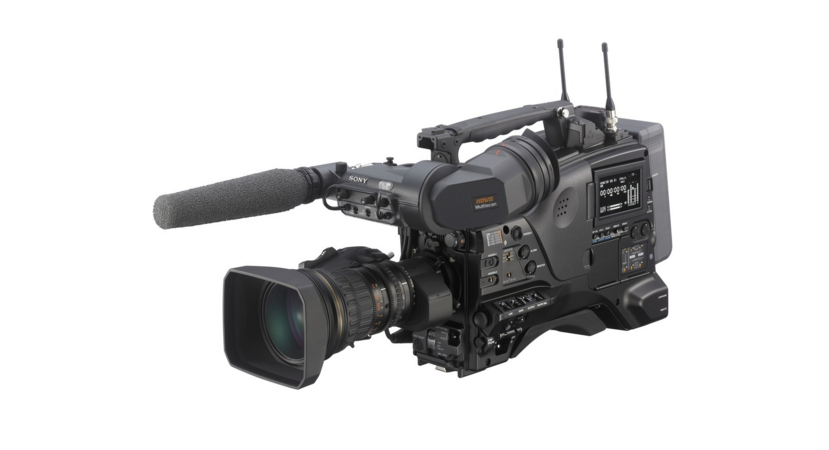

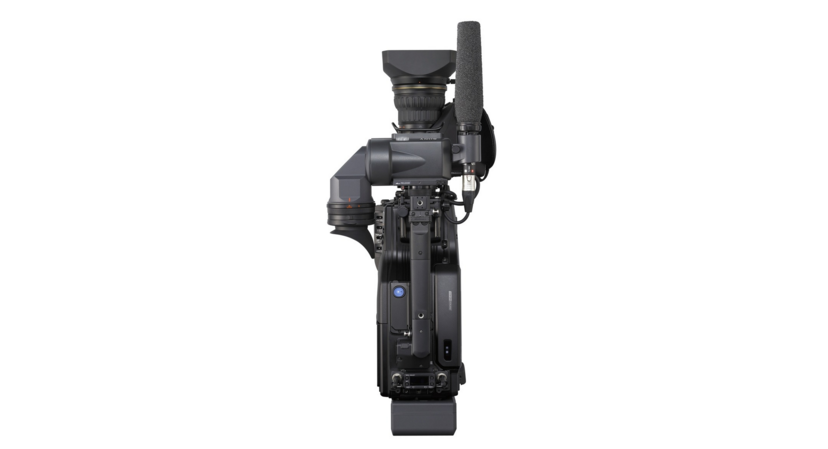

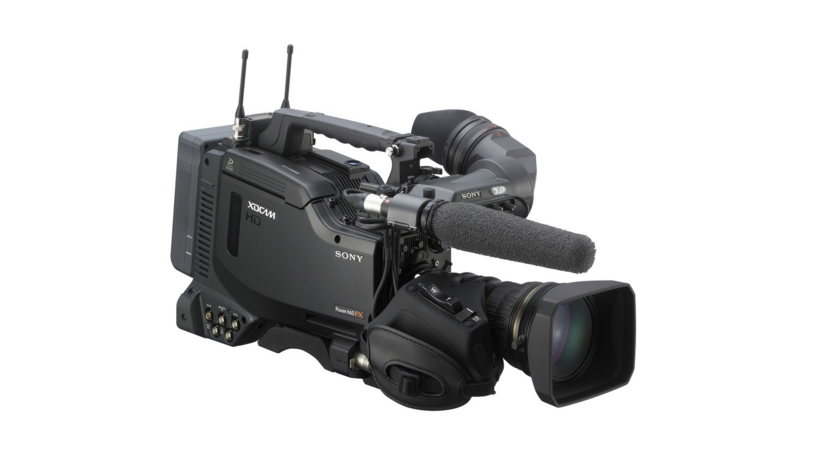

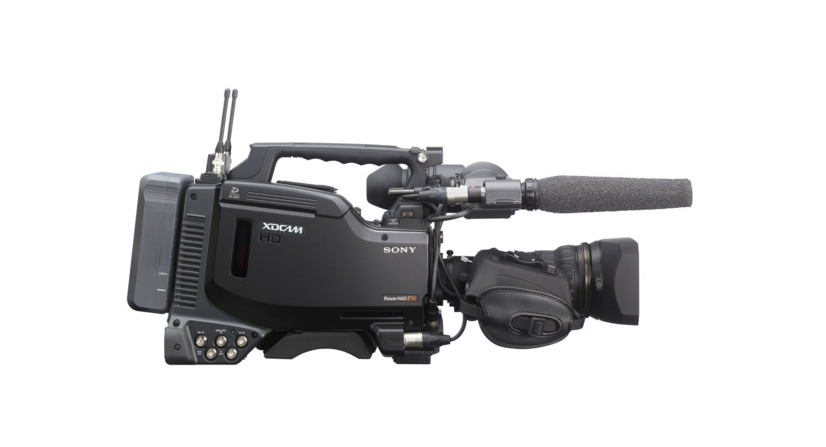

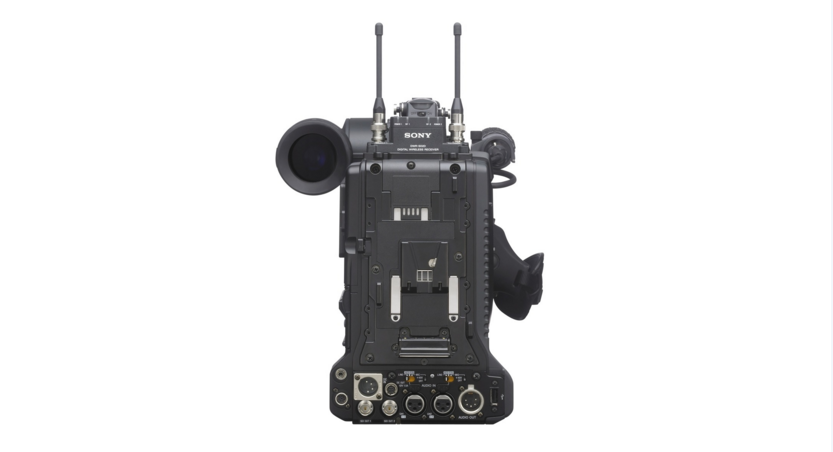

PDW-850(PDW850)

含三片2/3 英寸 Power HAD FX CCD 成像器的 XDCAM HD422 光盤攝錄一體機，具備較高的圖像質量，采用易于共享和歸檔的光盤介質

簡介

這款廣播制作級攝錄一體機更加輕便，具有較低的功耗，很適合簡單的現場拍攝和經濟適用的現場制作

    PDW-850 配備新的 Power HAD FX CCD 成像器，并能以 50i 時 F12 的高靈敏度和 62dB 的出色信噪比將多種高清和標清格式（包括 MPEG HD 422 50 Mbps）錄制到可隨時歸檔的光盤介質。PDW-850 配備 1 個較高品質彩色 QHD 960 x 540 液晶側監視器，還提供 1 個 HDVF 接口以允許連接選購彩色和黑白尋像器。這款攝錄一體機采用人體工程學上的平衡設計，現已全面支持 CBK-WA100 無線適配器，還可通過 Wi-Fi/3G/4G/LTE 進行代理錄制和代理/高分辨率內容傳輸并實現計劃元數據管理（含未來升級）。配備以太網接口、USB 接口和 GPS 功能。該攝錄一體機比 PDW-700 更輕，僅重 4.2 kg（僅機身），功耗也比其前身更低。通過將 CA-FB70 光纖適配器或 CA-TX70 數字三同軸適配器對接到標準的 50 針接口，亦可在現場制作系統中配置 PDW-850。

使用三片 2/3 英寸 Power HAD FX CCD 以 MPEG HD 422 50 Mbps 進行錄制，可帶來較高畫質

    這些 CCD 具有高靈敏度（50i 時為 F12）和較寬的動態范圍，并消除了運動失真，可提供較優的圖像質量。此外，PDW-850 可提供 62dB 的出色信噪比。它能夠錄制流行的 MXF文件 格式： MPEG HD 422 50 Mbps、MPEG HD 420 35 Mbps 和 25 Mbps、MPEG IMX 50 Mbps 以及 DVCAM。

更加輕巧且很均衡的機身，具有更低的功耗

    重量只有 4.2 kg（僅機身），功耗比其前代型號 PDW-680和PDW-700 更低，正常工作條件下僅有 37W。

在 HSC/HDC 攝像機環境中與現場制作的全面集成

    通過 CA-FB70 光纖適配器和 CA-TX70 數字三同軸適配器與攝像機控制單元 (CCU) 全面集成，PDW-850 與 HSC 和 HDC 系統攝像機共享相同的 CCD 和數字信號處理，使用戶順利的匹配圖像輸出。

很適用于現場采集

    具備 CBK-WA100 無線適配器支持，并配備 USB 接口和 GPS 功能，以實現同步代理錄制、通過 Wi-Fi/3G/4G/LTE 進行低延遲平板電腦/智能手機監控和代理/高分辨率內容傳輸以及較好的計劃元數據管理。

高品質液晶側監視器和可選 HDVF 尋像器接口

    易于對焦的高品質四分之一高清 960 x 540 大型彩色液晶監視器，加上允許連接可選彩色和黑白目鏡或演播室尋像器的 HDVF 接口。

本產品已預裝部分軟件，因而需要購買許可證密鑰才能激活某些功能。

屬性

因三片 2/3 英寸 Power HAD FX CCD 而具備高靈敏度

    PDW-850 配備三片 2/3 英寸 Power HAD FX CCD，每片均擁有 220 萬像素。這些 CCD 成像器可提供較優的圖像質量、50i 時 F12 的高靈敏度和較寬的動態范圍，并消除了運動失真。它還可以在噪聲抑制功能 (NS) 打開時提供 62dB 的出色信噪比。

更加輕巧且很均衡的機身，具有較低的功耗

    PDW-850 設計均衡、符合人體工程學，在多種拍攝環境下均可提供高水平的移動性與舒適度。它的重量只有 4.2 kg（僅機身），比 PDW-700 更輕。此外，PDW-850 可提供比其前身更低的功耗，使用尋像器錄制時，功耗僅為 37W。

與 CA-FB70 和 CA-TX70 適配器在現場制作環境中集成

    PDW-850 支持現場制作環境中的集成。標準的 50 針接口可通過 CA-FB70 光纖適配器和 CA-TX70 數字三同軸適配器支持與攝像機控制單元 (CCU) 的全面集成。這可以實現與 HSC 和 HDC 索尼系統攝像機在室外廣播或演播室應用環境中的集成。

通過 SDI 和 USB 全面支持 CBK-WA100 無線適配器，還具備 GPS 功能

    該攝錄一體機提供至 CBK-WA100 無線適配器的直流電源、HD-SDI 和 USB 通信接口。CBK-WA100 支持在 SD 卡上進行代理錄制，通過 3G/4G/LTE/Wi-Fi 進行代理和/或高分辨率素材傳輸，以及在拍攝的同時遠程控制和將內容傳輸到平板電腦/智能手機。這些功能均在移動設備內容瀏覽器 (CBM) 中提供，用戶可在 Google Play 和 Apple Store 上找到該免費應用程序。CBM 還支持計劃元數據和實時記錄元數據的管理（含未來升級）。該攝錄一體機還具備 GPS 功能，可通過在豐富文件中進行更快的搜索來幫助檢索拍攝地點和減少后期制作時間： 地理標記功能允許用戶通過非線性編輯系統進行簡單的搜索，對紀錄片和廣播制作進行更好的組織整理。

提高了慢速快門速度以及 1080p 50 Mbps 的慢動作和快動作錄制

    PDW-850 的快門速度可選擇 32 幀周期（選擇范圍為 2、3、4、5、6、7、8、16 和 32 幀周期）。在如此長的幀周期內，電荷可聚集在 CCD 上，大幅度提高靈敏度。這樣可使攝像機操作者在光線很暗的環境中進行拍攝。慢速快門功能還可讓操作者運用慢于幀頻的快門速度進行拍攝。該攝錄一體機支持以 1080p 50 Mbps 錄制快動作和慢動作。

HD/SD-SDI 和復合輸入

    在現場錄制操作方面，該攝錄一體機內置了 HD-SDI、SD-SDI 和復合輸入。

高品質 24 bit 音頻錄制

    PDW-850 可錄制未經壓縮的 4 通道 24 bit 音頻。它還配備了一系列麥克風、線路和 AES-EBU 音頻接口。

支持的錄制格式： HD/SD 和隔行/逐行

    PDW-850 的亮點之一是其高度靈活的多格式錄制能力。用戶可以選擇高清到標清的錄制格式。該攝錄一體機能夠以 1080/59.94i/29/97p/50i/25p/23.98p 和 720/59.94p/50p 錄制 50 Mbps 的 MPEG HD 422。它還能夠以 1080/59.94i/29/97p/50i/25p/23.98p 和 720/59.94p/50p 錄制 35 Mbps 和 25 Mbps 的 MPEG HD 420。標清格式包括 MPEG IMX 50 Mbps 和 DVCAM 25 Mbps

可選 HDVF 尋像器

    該攝錄一體機具有 HDVF 接口，允許連接可選的彩色和黑白尋像器，例如 HDVF-20A 和 HDVF-200 2.0 英寸黑白尋像器以及 HDVF-C30WR 3.5 英寸彩色尋像器。此外還支持 HDVF-C550W 和 HDVF-L750 演播室尋像器。

多種麥克風可供選擇

    PDW-850 可兼容多種話筒。它配備了適用于立體聲槍型麥克風的 5 針 XLR 輸入。該攝錄一體機還可支持索尼立體聲數字無線麥克風接收器和多種可選麥克風。

高品質液晶側監視器

    PDW-850 攝錄一體機側面板上易于對焦的高品質四分之一高清 960 x 540 大型彩色液晶面板使操作者能夠即時查看錄制畫面，并訪問攝像機的設置菜單，查看 4 通道音頻表以及光盤和電池可用剩余時間等狀態指示。還可進行“縮略圖搜索”和“場景選擇”等操作。

DSP LSI

    DSP（數字信號處理）LSI 是 PDW-850 攝錄一體機的核心影像處理設備。與 16 bit 模擬/數字轉換器共同使用時，可以使 CCD 拍攝的影像呈現理想品質。此外，可對白平衡、白斑和光斑進行數碼糾正以獲得穩定的影像校正效果。PDW-850 還帶有 NS（噪聲抑制）模式，可通過使用索尼高級數字處理技術減少視頻信號中的高頻噪聲元素。ALAC-2 處理從根本上減少了水平和垂直方向的色差。

間隔錄制功能

    PDW-850 具有間隔錄制功能，可按照預設間隔間歇地記錄信號。這很便于長時間拍攝以及快速運動的圖像效果拍攝。

圖像緩存錄制功能

    PDW-850 的圖像緩存錄制功能在進行 ENG 應用時是一項很有用的功能。按下錄制按鈕之前（待機模式中），已有多達 30 秒的音頻和視頻信號被緩存至攝錄一體機的存儲器。這表示，在按下錄制按鈕之前的 30 秒內所發生的每件事都將被錄制到光盤上。而且，這項功能即使在沒有插入光盤時也有效，可防止丟失意外發生、但十分重要的事件。

平滑的增益控制

    多種增益選擇和易用的控制系統是 PDW-850 攝錄一體機的特性之一。通過將增益設置為可分配的開關，用戶可輕松獲得所需的增益。向各增益值的轉換很順暢，避免對整體影像產生不必要的突變。

光學 ND 和 CC 濾鏡

    PDW-850 攝錄一體機配備兩個光學濾鏡輪 — ND（中灰）和 CC（色彩校正）。光學 ND 濾鏡通過內置 ND 濾鏡輪控制 — 透明、1/4ND、1/16ND/ 和 1/64ND。而借助 CC 濾鏡輪，用戶可通過旋轉到以下任一模式輕松獲得所需的色溫：Cross/3200/4300K/6300K。

4 倍數字擴展器功能

    PDW-850 的數字擴展器功能可采用數字方式將圖像尺寸放大 4 倍。與鏡頭倍率鏡不同，數字擴展器在發揮作用的同時不會損傷圖像靈敏度，也就是不會造成 F 值下降的現象。使用 4 倍數字擴展器功能會使圖像的分辨率減少 4 倍。

規格

一般信息

重量

約 4.2 kg（機身），
約 9 lb 4 oz（機身），
約 6.2 kg (13 lb 7 oz)（含尋像器、麥克風、光盤、BP-L80S 電池）
約 5.9 kg (13 lb 0 oz)（含尋像器、麥克風、光盤、BP-GL95 電池）

尺寸（寬 x 高 x 深）*1

124 x 269 x 332 mm（5 x 10 5/8 x 13 1/8 英寸）（不含突出部分，僅機身）

電源要求

DC 12 V +5.0 V/-1.0 V

功耗

約 37 W（錄制時，彩色液晶屏開啟）
約 41 W（錄制時，有尋像器、彩色液晶屏開啟、手動鏡頭、話筒）

操作溫度

-5°C 至 +40°C（23°F 至 104°F）

儲存溫度

-20°C 至 + 60°C（-4°F 至 +140°F）

濕度

10% 至 90%（相對濕度）

持續運行時間

使用 BP-L80S 電池約 115 分鐘
使用 BP-GL95 電池約 135 分鐘

錄制格式（視頻）

MPEG HD422（CBR： 50 Mbps）
MPEG HD：
- HQ 模式（VBR，最大 35 Mbps）
- SP 模式（CBR，25 Mbps），
- LP 模式（VBR，最大 18 Mbps）（僅限播放）
MPEG IMX（CBR，50 Mbps）
DVCAM（CBR，25 Mbps）

錄制格式（音頻）

MPEG HD422： 4 通道/24 bit/48 kHz
MPEG HD： 4 通道/16 bit/48 kHz
MPEG IMX： 4 通道/24 bit/48 kHz 或 4 通道/16 bit/48 kHz
DVCAM： 4 通道/16 bit/48 kHz

錄制格式（代理視頻）

MPEG-4

錄制格式（代理音頻）

A-law（4 通道/8 位/8 kHz）

錄制/播放時間 (MPEG HD422)

50 Mbps： 大約 95 分鐘 (PFD50DLA)，大約 43 分鐘 (PFD23A)

錄制/播放時間 (MPEG HD)

35 Mbps，4 通道音頻： 超過 145 分鐘 (PFD50DLA)，超過 65 分鐘 (PFD23A)
35 Mbps，2 通道音頻（僅限播放）： 超過 150 分鐘 (PFD50DLA)，超過 68 分鐘 (PFD23A)
25 Mbps，4 通道音頻： 大約 190 分鐘 (PFD50DLA)，大約 85 分鐘 (PFD23A)
25 Mbps，2 通道音頻（僅限播放）： 大約 200 分鐘 (PFD50DLA)，大約 90 分鐘 (PFD23A)
18 Mbps，4 通道音頻（僅限播放）： 超過 248 分鐘 (PFD50DLA)，超過 112 分鐘 (PFD23A)
18 Mbps，2 通道音頻（僅限播放）： 超過 265 分鐘 (PFD50DLA)，超過 122 分鐘 (PFD23A)

錄制/播放時間 (MPEG IMX)

50 Mbps： 大約 100 分鐘 (PFD50DLA)，大約 45 分鐘 (PFD23A)
40 Mbps（僅限播放）： 大約 120 分鐘 (PFD50DLA)，大約 55 分鐘 (PFD23A)
30 Mbps（僅限播放）： 大約 150 分鐘 (PFD50DLA)，大約 68 分鐘 (PFD23A)

錄制/播放時間 (DVCAM)

25 Mbps： 大約 185 分鐘 (PFD50DLA)，大約 85 分鐘 (PFD23A)

錄制幀頻

MPEG HD422 50Mbps： 1920x1080 @59.94i、29.97p、50i、25p、23.98p 1280x720 @59.94p、50p
MPEG HD420（HQ 35Mbps，SP 25Mbps）： 1440x1080 @59.94i、29.97p、50i、25p、23.98p 1280x720 @59.94p、50p
MPEG HD420 (LP 18Mbps)： （僅用于播放 1440x1080 @59.94i、29.97p、50i、25p、23.98p）
MPEG IMX 50Mbps/DVCAM 模式： - 720 x 486 @59.94i/29.97p - 720 x 576 @50i/25p)
MPEG IMX 40Mbps/30Mbps： （僅用于播放 - 720 x 486 @59.94i/29.97p - 720 x 576 @50i/25p）

鏡頭

鏡頭接口

2/3 英寸 48 卡口連接

輸入/輸出

同步鎖相輸入

BNC (x1)，1.0 Vp-p，75 Ω

時間碼輸入

BNC (x1)，0.5 Vp-p 至 18 Vp-p，10 kΩ

SDI 輸入

BNC (x1)
高清/標清可轉換；
HD-SDI： SMPTE 292M（帶嵌入音頻）
SD-SDI： SMPTE 259M（帶嵌入音頻）

音頻輸入

CH-1/CH-2： XLR 型 3 針（母）(x2)，Line/Mic/Mic +48V/AES/EBU 可選擇

麥克風輸入

XLR 型 5 針（母，立體聲）(x1)

測試輸出

BNC (x1)，可轉換；
HD： Y
SD： 復合（字符開/關）

SDI 輸出

BNC (x2)
1（高清/標清可轉換）；
HD-SDI： SMPTE 292M（帶嵌入式音頻）
SD-SDI： SMPTE 259M（帶嵌入式音頻）
2（高清/標清可轉換，字符開/關）；
HD-SDI： SMPTE 292M（帶嵌入式音頻）
SD-SDI： SMPTE 259M（帶嵌入式音頻）

音頻輸出

CH-1/CH-2： XLR 型 5 針（公，立體聲）(x1)

時間碼輸出

BNC (x1)，1.0 Vp-p，75 Ω

耳機輸出

迷你插孔 (x2)； 前： 單聲道，后： 立體聲/單聲道

揚聲器輸出

單聲道

DC 輸入

XLR 型 4 針（公）(x1)，11 V 至 17 V

直流輸出

4 針 (x1)（適用于無線麥克風接收器）； 11 V 至 17 V DC（最大 1A）

鏡頭

12 針

遠程控制

8 針

高壓汞燈泡

2 針，DC 12 V，最大 50 W

攝像機適配器

50 芯 (x1)

以太網

RJ-45 (x1)，100BASE-TX： IEEE 802.3u，10BASE-T： IEEE 802.3

USB

(x1)，用于在 USB 存儲器上進行代理錄制和固件版本升級

音頻性能

頻率響應

20 Hz 至 20 kHz，+0.5 dB/-1.0 dB

動態范圍

大于 93 dB

失真

小于 0.08%（1 kHz，基準電平）

串音

小于 -70 dB（1 kHz，基準電平）

抖晃率

低于可測量限制

動態余量

12/16/18/20 dB（可選擇）

攝像機部分

成像器

3 片 2/3 英寸 HD PowerHAD FX CCD

有效分辨率

1920 (H) x 1080 (V)

光學系統

F1.4 棱鏡系統

內置光學濾波片

CC； A： CROSS，B： 3200K，C： 4300K，D： 6300K
ND； 1： 透明，2： 1/4ND，3： 1/16ND，4： 1/64ND

快門速度（時間）

1080/59.94i： 1/100、1/125、1/250、1/500、1/1000 1/2000、ECS*2、SLS*3
1080/50i： 1/60、1/125、1/250、1/500、1/1000、1/2000、ECS*2、SLS*3
1080/29.97p： 1/40、1/60、1/120、1/125、1/250、1/500、1/1000、1/2000、ECS*2、SLS*3
1080/25p： 1/33、1/50、1/100、1/125、1/250、1/500、1/1000、1/2000、ECS*2、SLS*3
1080/23.98p： 1/32、1/48、1/50、1/60、1/96、1/125、1/250、1/500、1/1000、1/2000、ECS*2、SLS*3
720/23.98p（下拉）： 23.98p： 1/32、1/48、1/50、1/60、1/96、1/125、1/250、1/500、1/1000、1/2000、ECS*2、SLS*3

快門速度（慢速快門 (SLS)）

2、3、4、5、6、7、8、16 幀積累

慢動作和快動作功能

（僅限 MPEG HD422 50M@1080 模式）
23.98p： 錄制幀頻可從 1 至 48 幀/秒中選擇
25p： 錄制幀頻可從 1 至 50 幀/秒中選擇
29.97p： 錄制幀頻可從 1 至 59.94 幀/秒中選擇

靈敏度（2000 lx，89.9% 反射率）

1080/59.94i： F11（典型）
1080/50i： F12（典型）

最低照度

約 0.3 lx（F1.4 鏡頭，+42 dB，帶慢速快門： 關閉）

白平衡

預設 (3200K)，內存 A，內存 B/ATW

增益選擇

-6，-3，0，3，6，9，12，18，24，30，36，42 dB

信噪比

62 dB（不使用噪聲抑制功能時為 58 dB）

水平分辨率

1,000 電視線或更多（1920 x 1080i 模式）

注冊

整個屏幕區域 0.02% 或更少（鏡頭造成的失真除外）

調制深度

27.5 MHz（典型值）時為 45% 或更多

數字擴展器

x2、x3、x4

尋像器

尋像器

（選項）

其他設備

內置液晶監視器

3.5 英寸彩色液晶監視器 960 x 540*4

內置揚聲器

(x1)

配件

肩帶 (1)
麥克風電纜 (1)
話筒墊圈 (1)
光盤操作手冊（日語、英語、法語、德語、意大利語、西班牙語、葡萄牙語、俄語、中文）(1)
操作指南（日語、英語、法語、西班牙語、中文、俄語、哈薩克斯坦語）(1)

注

注

*1： 尺寸數值均為近似值。
*2： ECS： 擴展清晰掃描
*3： SLS： 慢速快門
*4： 按對角線測量的可視區域。
