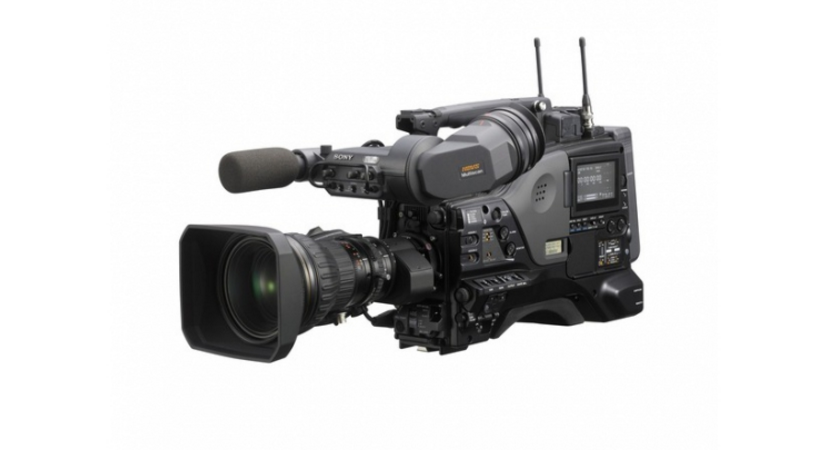

PDW-680(PDW680)

3 個 2/3 英寸 Exmor CMOS 成像器 XDCAM HD 肩扛式攝錄一體機高清/標清

簡介

用于錄制隔行掃描高清和標清影像的攝錄一體機

    PDW-680 XDCAM HD422 攝錄一體機是一款中端光盤攝錄一體機，具有很多 PDW-700 相同的功能。PDW-680 采用三個 2/3 英寸 Exmor CMOS 成像器用于拍攝 1080/50i、1080/60i HD 高清影像或 MPEG IMX 和 DVCAM 標清影像。逐行模式僅能用于播放。

更多基于 IT 的操作

   PDW-680 旨在實現從磁帶攝錄一體機的使用到基于 PC 操作的順利遷移，以便通過 MXF/MPEG 互操作性和元數據功能改善工作流程效率。

本產品已預裝部分軟件，因而需要購買許可證密鑰才能激活某些功能。

屬性

高靈敏度的三片 2/3 英寸 Exmor CMOS 成像器

    PMW-680 配有三片 2/3 英寸 Exmor? CMOS 成像器，每個成像器的有效像素計數可達 1920 (H) x 1080 (V)。這些成像器憑借高清分辨率呈現良好的圖像性能。2/3 英寸成像器使攝錄一體機能夠提供高靈敏度（60Hz 模式下為 F12，50Hz 模式下為 F13），信噪比（59 dB）以及 60i 下 1000 電視線高水平清晰度。

更低功耗，更長電池壽命

    Exmor CMOS 成像器的設計可將模/數轉換器部署到像素列，比傳統 CMOS 成像器速度更快。這一技術使其能夠較大地降低攝錄一體機的功耗。因此，盡管 PDW-680 與 PDW-700 的大小和重量相同，但其消耗功率比 PDW-700 約少 5W，從而延長了電池壽命。

選擇標清或高清操作

    PDW-680 具有靈活、多格式錄制功能。用戶可選擇高清錄制格式（MPEG HD422、MPEG HD）或標清錄制格式（MPEG IMX 50/40/30 和 DVCAM），分別為 59.94i 和 50i。逐行模式僅能用于播放。PDW-680 具有內置高清與標清之間的上下轉換器，可集成至現有標清制作系統，或用于高清操作。

4 倍數字?jǐn)U展器功能可在不損壞影像靈敏度的情況下對圖像進行放大。

    PDW-680 具有數字?jǐn)U展器功能，可對影像尺寸進行 4 倍數字變焦。與鏡頭擴展器不同，數字?jǐn)U展器執行此功能時不會損壞影像靈敏度。如果將數字?jǐn)U展器與聚焦放大結合，影像可擴大至 8 倍，使聚焦更精確。

可選購模擬復合輸入板和 HD/SD SDI 輸入板用于素材池操作

    PDW-680 可同時連接選購的 CBK-SC02 模擬復合輸入板和 CBK-HD01 HD/SD SDI 輸入板。選購板使其可以錄制從外部錄像機或攝錄一體機輸出的視頻和音頻。

麥克風系統的廣泛選擇

    PDW-680 配備了與 PMW-350 攝錄一體機相同的高品質立體聲麥克風。它還可通過 VF 接口與多種麥克風兼容，可與包括 ECM-680S、ECM-678 和 ECM674* 等在內的槍型麥克風共同使用。此外，還提供插槽容納 DWR-S01D/S02D 數字無線麥克風接收器，從而提供穩定安的兩通道音頻。也可使用 WRR-855 系列模擬麥克風接收器。

*ECM-678 和 ECM-674 不附帶 3 針到 5 針轉換電纜 EC-0.5X3F5M。

14 位模/數轉換

    PDW-680 配備高性能 14 位模/數轉換器，能夠以大精確度處理高性能 CMOS 拍攝的影像。中調至暗色調區域的漸變色彩，高分辨率模/數轉換可以忠實還原色彩分級。14 位模/數轉換器可以去除加亮區域由于拐點造成的信號壓縮，攝像機能夠在 600% 的動態范圍內清晰地再現高亮度物體。

 DSP LSI

    DSP（數字信號處理）LSI 是 PDW-680 攝錄一體機的核心影像處理設備。與 14 位模/數轉換器共同使用時，可以使 CMOS 拍攝的影像以較優品質再現。此外，可對白平衡、白斑和光斑進行數字糾正以獲得穩定的影像校正效果。PDW-680 還帶有 NS（噪聲抑制）模式，可通過使用索尼數字處理技術減少視頻信號中的高頻噪聲元素。

高品質 4 通道 24 位音頻錄制

    PDW-680 可錄制未經壓縮的 4 通道 24 位音頻。并配備多種音頻接口。

均衡緊湊的機身

  PDW-680 設計緊湊均衡、符合人體工程學，在多種拍攝環境下均可提供高水平移動性與舒適度。其重量僅為 6.0 kg (13 lb 4 oz)，包括 HDVF-20A 尋像器、ECM-680S 麥克風、PFD50DLA 光盤和 BP-GL95 電池組。

防震、防塵光盤驅動程序

    PDW-680 對震動、灰塵等因素具有實用防范措施，可大程度減少由此導致的光盤驅動程序錯誤。光盤驅動程序入口隱蔽于兩個蓋子下，有助于阻止灰塵進入。此外，4 個橡膠減震器用于固定光盤驅動程序組件的位置，并吸收可影響光盤驅動程序的震動。

可選購尋像器

    用戶可選購兩種類型的尋像器： HDVF-20A 和 HDVF-200 2.0 英寸*黑白尋像器以及 HDVF-C35W 3.5 英寸*彩色尋像器。

*按對角線測量的可視區域。

3.5 英寸*液晶屏

    PDW-680 攝錄一體機側面板上方便觀看的大型彩色液晶屏使操作者能夠即時查看錄制畫面，并可快速訪問攝像機的設置菜單，查看 4 通道音頻信號電平表、光盤和電池可用剩余時間等狀態指示。還可進行“縮略圖搜索”和“場景選擇”等操作。

*按對角線測量的可視區域。

慢速快門速度可提升能力

    PDW-680 的快門速度最低可選擇 16 幀周期（選擇范圍為 2、3、4、5、6、7、8 和 16 幀周期）。在如此長的幀周期內，累積在 CMOS 上的電荷會使靈敏度提高。這樣可使攝像機操作者在光線很暗的環境中進行拍攝。慢速快門功能還可讓操作者運用慢于幀率的快門速度進行拍攝。

間隔錄制功能

    PDW-680 具有間隔拍攝功能，可按照預設間隔間歇地記錄信號。這十分便于長時間拍攝以及快速運動的圖像效果拍攝。

圖像緩存錄制功能

    PDW-680 的圖像緩存錄制功能在進行 ENG 應用時是一項有用的功能。按下開始錄制按鍵之前（待機模式中），有多達 30 秒的音頻和視頻信號已經緩存至攝錄一體機的緩存器。這表示，在按下開始錄制按鍵之前的 30 秒內所發生的事將被記錄在光盤上。這項功能在沒有插入光盤時也有效，可防止丟失意外但卻重要的事件。緩存時間可在菜單設置中進行調整。本攝錄一體機緩存存儲器允許用戶在錄制期間更換光盤。只需在 30 秒內取出驅動程序中的光盤并插入新光盤，視頻、音頻及時間代碼即可無縫延續錄制到新光盤上。

平滑的增益控制

    多種增益選擇和易用的控制系統是 PDW-680 攝錄一體機的特性之一。通過將增益分派到指派鍵上，用戶可輕松獲得所需的增益。向各增益值的切換平滑，避免對整體影像產生不必要的突變。

光學 ND 濾鏡和電子 CC 濾鏡

    PDW-680 攝錄一體機配備光學 ND 濾鏡（中性密度）和電子 CC 濾鏡（用于色彩校正）。光學 ND 濾鏡由內置 ND 濾光輪控制：Clear、1/4ND、1/16ND 和 1/64ND。用戶可通過在攝錄一體機的指派鍵中設置 3200K/4300K/5600K/6300K 模式，使用電子 CC 濾鏡輕松獲取需要的色溫。用戶可循環選擇四個值或選擇一個預設值。CC 濾鏡功能的另一個場合是能夠快速將色溫設置為絕對值 3200K、4300K、5600K 或 6300K 的所需級別。這也可通過指派鍵進行操作。在拍攝環境發生突變以及要求快速直接設置的情況下，這是一項非常有用的功能。

觸發錄制功能

    PDW-680 攝錄一體機具有觸發錄制功能，可與 PDW-HD1500 或與通過 HD-SDI 10 位 HD422 接口連接的便攜式閃存卡錄像機進行同步錄制，是一項用于備份記錄的便利功能。

規格

一般信息

重量

約 4.3 kg（機身）
約 9 lb 8 oz（機身）
約 6.0 kg（含尋像器、麥克風、光盤、BP-GL95 電池）
約 13 lb 4 oz（含尋像器、麥克風、光盤、BP-GL95 電池）

尺寸（寬 x 高 x 深）[*1]

124 x 269 x 332 mm（僅機身，不含突出部分）
5 x 10 5/8 x 13 1/8 英寸（僅機身，不含突出部分）

電源要求

DC 12 V +5.0 V/-1.0 V

功耗

約 35 W（錄制時，無選件，彩色液晶屏開啟）
約 39 W（錄制時，有尋像器、彩色液晶屏開啟、手動鏡頭、麥克風）

操作溫度

-5°C 至 +40°C
23°F 至 104°F

儲存溫度

-20°C 至 +60°C
-4°F - +140°F

濕度

10% 至 90%（相對濕度）

持續運行時間

使用 BP-GL95 電池約 135 分鐘

錄制格式（視頻）

MPEG HD422 (50 Mbps)
MPEG HD：
- HQ 模式（最大 35 Mbps）
- SP 模式 (25 Mbps)，
- LP 模式（最大 18 Mbps）（僅限播放）
MPEG IMX (50/40/30 Mbps)
DVCAM (25 Mbps)

錄制格式（音頻）

MPEG HD422： 4 通道/24 位/48 kHz
MPEG HD： 4 通道/16 位/48 kHz
MPEG IMX： 4 通道/24 位/48 kHz 或 4 通道/16 位/48 kHz
DVCAM： 4 通道/16 位/48 kHz

記錄格式（Proxy 視頻）

MPEG-4

記錄格式（Proxy 音頻）

A-law（4 通道/8 位/8 kHz）

錄制/播放時間 (MPEG HD422)

50 Mbps： 大約 95 分鐘 (PFD50DLA)，大約 43 分鐘 (PFD23A)

錄制/播放時間 (MPEG HD)

35 Mbps，4 通道音頻： 超過 145 分鐘 (PFD50DLA)，超過 65 分鐘 (PFD23A)
35 Mbps，2 通道音頻（僅限播放）： 超過 150 分鐘 (PFD50DLA)，超過 68 分鐘 (PFD23A)
25 Mbps，4 通道音頻： 大約 190 分鐘 (PFD50DLA)，大約 85 分鐘 (PFD23A)
25 Mbps，2 通道音頻（僅限播放）： 大約 200 分鐘 (PFD50DLA)，大約 90 分鐘 (PFD23A)
18 Mbps，4 通道音頻（僅限播放）： 超過 248 分鐘 (PFD50DLA)，超過 112 分鐘 (PFD23A)
18 Mbps，2 通道音頻（僅限播放）： 超過 265 分鐘 (PFD50DLA)，超過 122 分鐘 (PFD23A)

錄制/播放時間 (MPEG IMX)

50 Mbps： 大約 100 分鐘 (PFD50DLA)，大約 45 分鐘 (PFD23A)
40 Mbps： 大約 120 分鐘 (PFD50DLA)，大約 55 分鐘 (PFD23A)
30 Mbps： 大約 150 分鐘 (PFD50DLA)，大約 68 分鐘 (PFD23A)

錄制/播放時間 (DVCAM)

25 Mbps： 大約 185 分鐘 (PFD50DLA)，大約 85 分鐘 (PFD23A)

錄制幀頻

HD 422 50 模式： MPEG-2 422P@HL，50 Mbps
- 1920 x 1080/ 59.94i，50i
HD 420 HQ 模式： MPEG-2 MP@HL，35 Mbps
- 1440 x 1080/ 59.94i，50i
SD： MPEG IMX /DVCAM 模式
- 720 x 486/ 59.94i
- 720 x 576/ 50i

鏡頭

鏡頭接口

2/3 英寸 48 卡口連接

輸入/輸出

同步鎖相輸入

BNC (x1)，1.0 Vp-p，75 Ω*2
CBK-SC02 復合輸入

時間碼輸入

BNC (x1)，0.5 Vp-p 至 18 Vp-p，10 kΩ

SDI 輸入

CBK-HD01，BNC (x1)
高清/標清可轉換；
HD-SDI： SMPTE 292M（帶嵌入音頻）
SD-SDI： SMPTE 259M（帶嵌入音頻）

音頻輸入

CH-1/CH-2： XLR 型 3 針（母）(x2)，Line/Mic/Mic +48V/AES/EBU 可選擇

麥克風輸入

XLR 型 5 針（母，立體聲）(x1)

測試輸出

BNC (x1)，可轉換；
HD： Y
SD： 復合（字符開/關）

SDI 輸出

BNC (x2)
1（高清/標清可轉換）；
HD-SDI： SMPTE 292M（帶嵌入式音頻）
SD-SDI： SMPTE 259M（帶嵌入式音頻）
2（高清/標清可轉換，字符開/關）；
HD-SDI： SMPTE 292M（帶嵌入式音頻）
SD-SDI： SMPTE 259M（帶嵌入式音頻）

音頻輸出

CH-1/CH-2： XLR 型 5 針（公，立體聲）(x1)

時間碼輸出

BNC (x1)，1.0 Vp-p，75 Ω

耳機輸出

迷你插孔 (x2)； 前： 單聲道，后： 立體聲/單聲道

揚聲器輸出

單聲道

DC 輸入

XLR 型 4 針（公）(x1)，11 V 至 17 V

直流輸出

4 針 (x1)（適用于無線麥克風接收器）；11 V 至 17 V DC（最大 0.5 A）

鏡頭

12 針

遠程控制

8 針

高壓汞燈泡

2 針，DC 12 V，最大 50 W

i.LINK

IEEE 1394，6 針 (x1)，內容訪問模式*3

記憶棒

(x1) 用于攝像機設置內容

以太網

RJ-45 (x1)，100BASE-TX： IEEE 802.3u，10BASE-T： IEEE 802.3

USB

(x1) 用于 Wi-Fi 適配器，USB 存儲器，USB 鍵盤

音頻性能

頻率響應

20 Hz 至 20 kHz，+0.5 dB/-1.0 dB

動態范圍

大于 93 dB

失真

小于 0.08%（1 kHz，基準電平）

串音

小于 -70 dB（1 kHz，基準電平）

抖晃率

低于可測量限制

動態余量

12/16/18/20 dB（可選擇）

攝像機部分

成像器

3片2/3英寸“Exmor”高清 CMOS

有效分辨率

1920 (H) x 1080 (V)

光學系統

F1.4 棱鏡系統

內置光學濾波片

1： Clear，2： 1/4ND，3： 1/16ND，4： 1/64ND

快門速度（時間）

59.94i： 1/100、1/125、1/250、1/500、1/1000 1/2000，ECS*4，SLS*5
50i： 1/60，1/125，1/250，1/500，1/1000，1/2000，ECS*4，SLS*5

快門速度（慢速快門 (SLS)）

2、3、4、5、6、7、8、16 幀積聚*6

靈敏度（2000 lx，89.9% 反射率）

59.94i： F12（典型）
50i： F13（典型）

最低照度

約 0.014 lx（F1.4 鏡頭，+42 dB，帶 16 幀積聚）

白平衡

預設 (3200K)，內存 A，內存 B/ATW

增益選擇

-6，-3，0，3，6，9，12，18，24，30，36，42 dB

信噪比

59 dB

水平分辨率

1,000 電視線或更多（1920 x 1080i 模式）

注冊

小于 0.02%

調制深度

27.5 MHz（典型值）時為 45% 或更多

尋像器

尋像器

選項

其他設備

內置液晶監視器

3.5 英寸彩色液晶監視器*7

內置揚聲器

(x1)

配件

配件

立體聲麥克風 (1)
背帶 (1)
操作指南（國家/地區）(1)
光盤手冊 (1)
應用軟件 CD-ROM (1)

注

注

[*1] 尺寸數值均為近似值。
